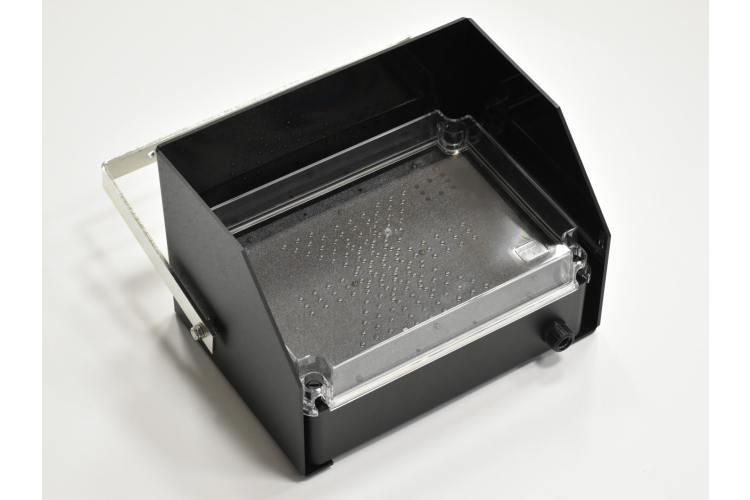

Zobrazovací jednotky výhybek
Signalizační lampy zobrazují okamžitý stav výhybky, to je, zda je výhybka přestavěna nebo se přestavuje, je-li blokována (zvolený směr bliká) či je v poruše. Signalizační lampy jsou konstruovány tak, aby nebyly záměnné se silničními semafory. S řídicí jednotkou výhybkové skříně komunikují pomocí sériové linky s proudovou smyčkou nebo pomocí sběrnice RS 485 (příp. pomocí jednobitových vstupů – na zakázku).
Stavy lampy – základní signalizace směrů:
Standardní režim zobrazovaných informací na lampě BSV-LM 03 či BSV-LM 04 je režim semafor, kdy jsou zobrazovány stavy či směry nastavení výhybky:
- směr rovno,
- směr do odbočky vpravo,
- směr do odbočky vlevo,
- tečka fronty (modrá či bílá) znamená existenci pořadí trolejbusů ve frontě – je vždy doplněna signalizací aktuálního nastavení výhybky (vlevo, rovno, vpravo, porucha). Použije se u trolejbusů, kde umožní průjezd více trolejbusů na jednu “zelenou” a po odhlášení prvního trolejbusu se výhybka přestaví pro průjezd druhého trolejbusu. Tečka fronty svítí tehdy, jsou-li ve sledovaném úseku dva a více trolejbusů.

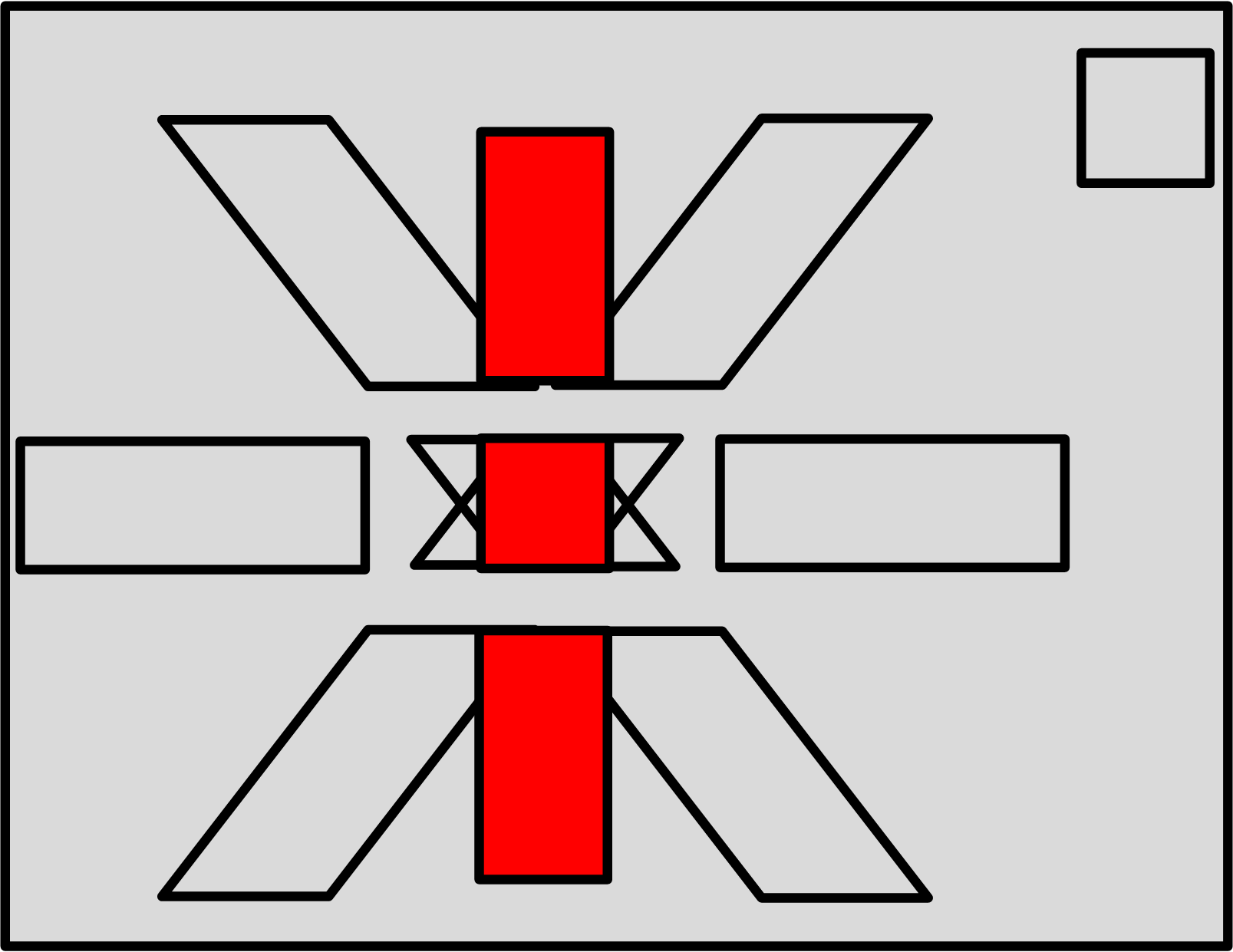

Směr rovno.

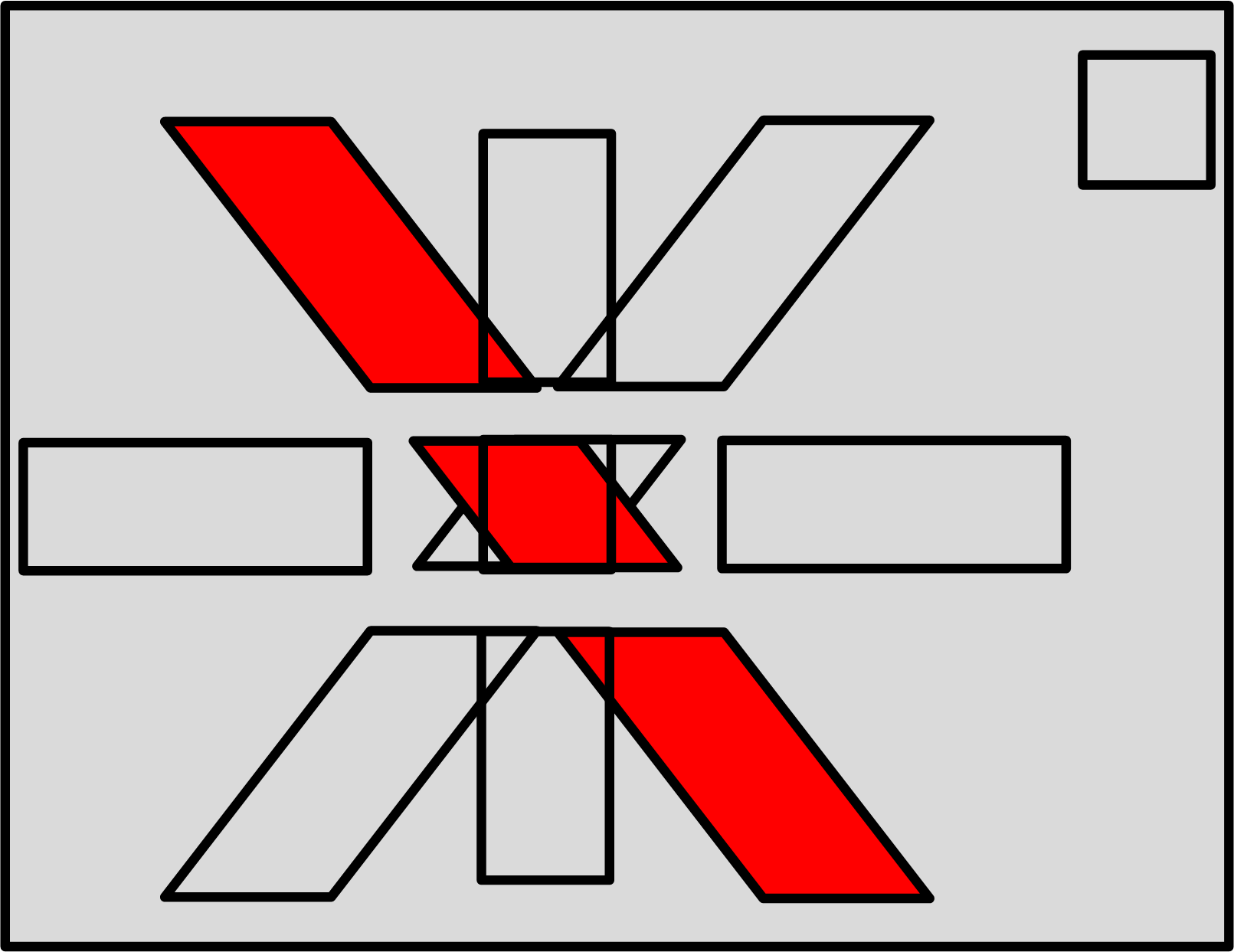

Směr do odbočky vpravo.

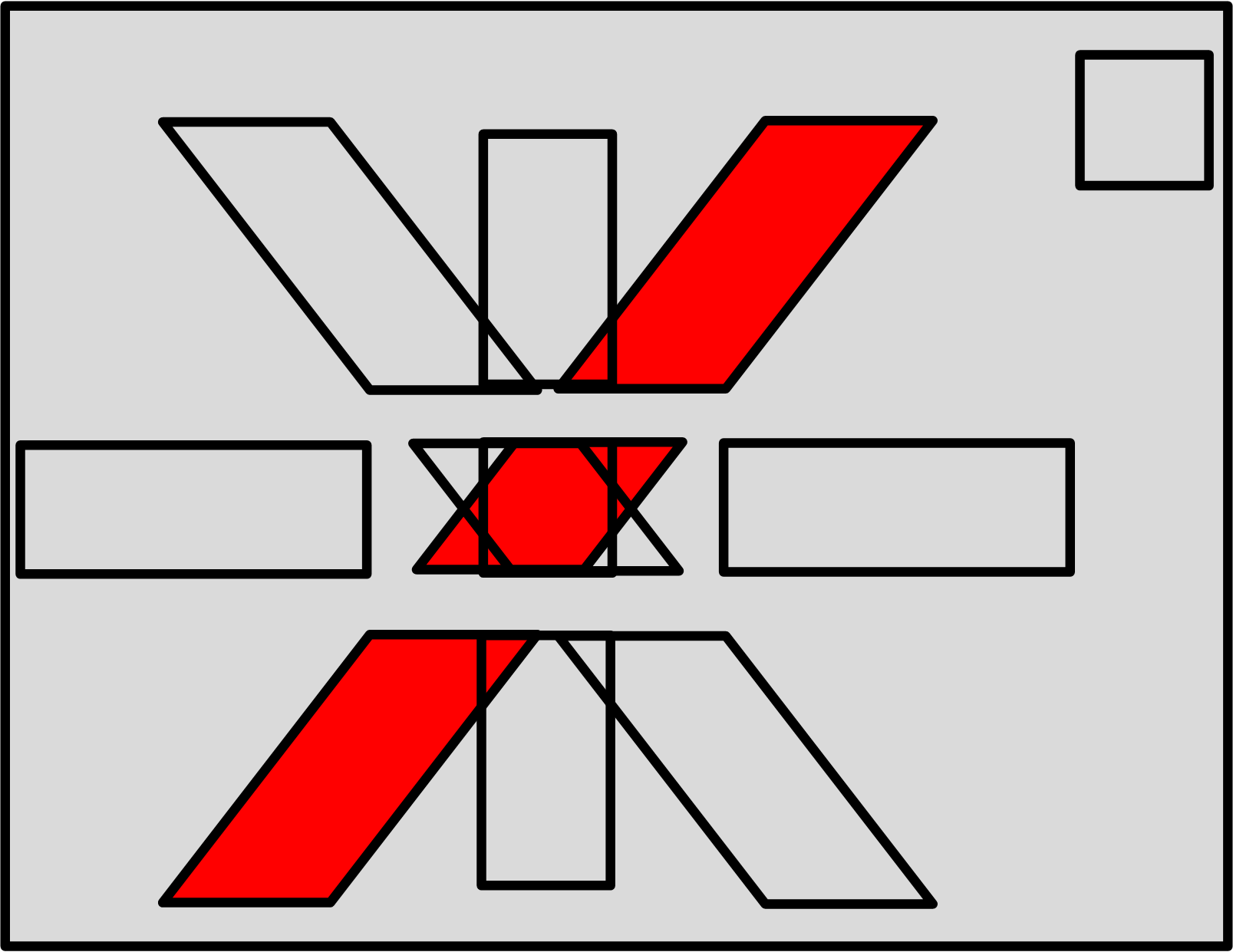

Směr do odbočky vlevo.

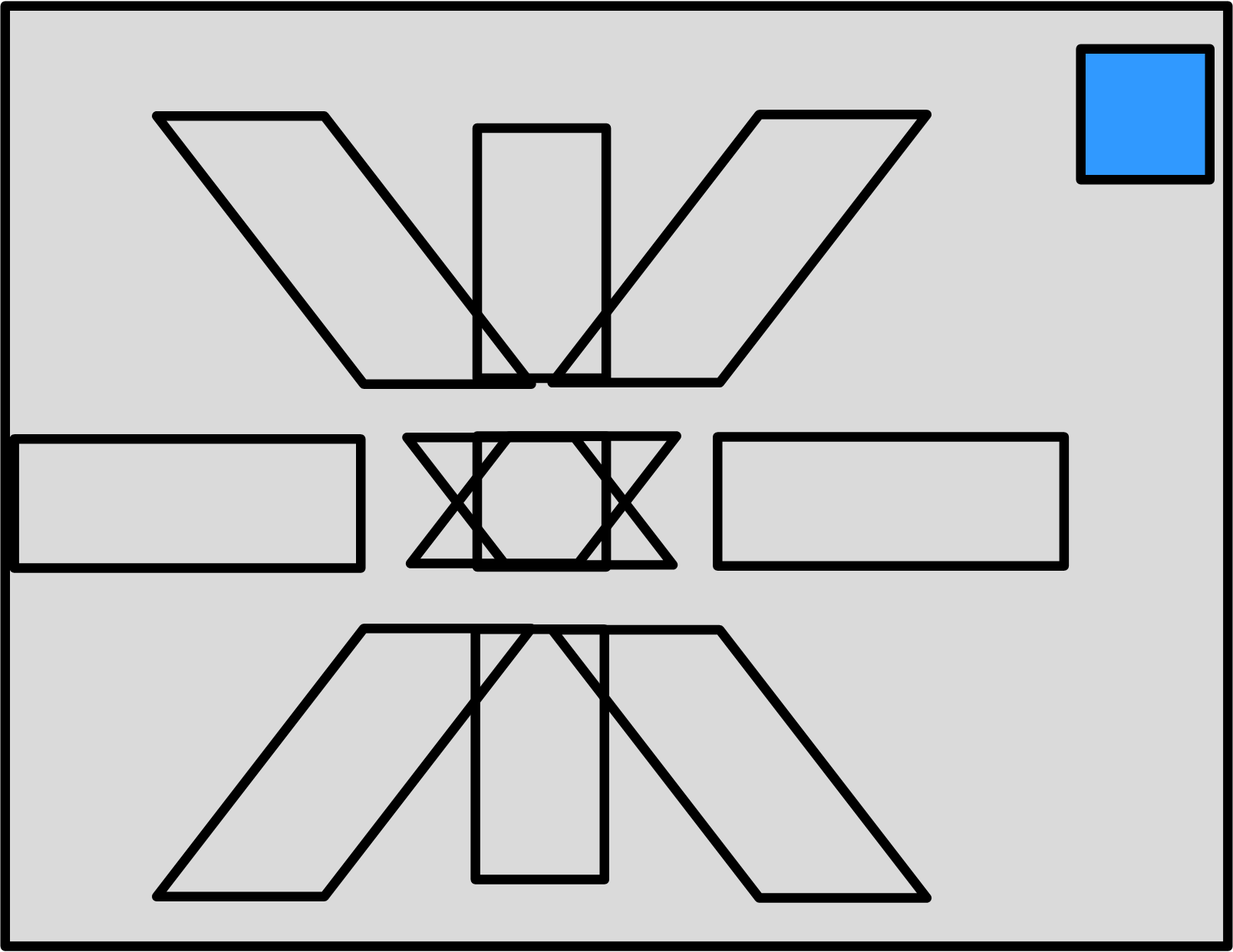

Signalizace fronty trolejbusů. Stavy lampy – signalizace chybových stavů:
Tyto stavy nastávají v případě poruchy výhybky, nebo jsou-li problémy se stavěním výhybky. Možné chybové stavy:
- zákaz vjezdu na výhybku, která má nedovřené kontakty přepínačů nebo jsou přerušeny vodiče,
- zákaz vjezdu na výhybku – kontakty dávají směr proti sobě, tj. každá výhybka trolejbusu je jinak nastavena.

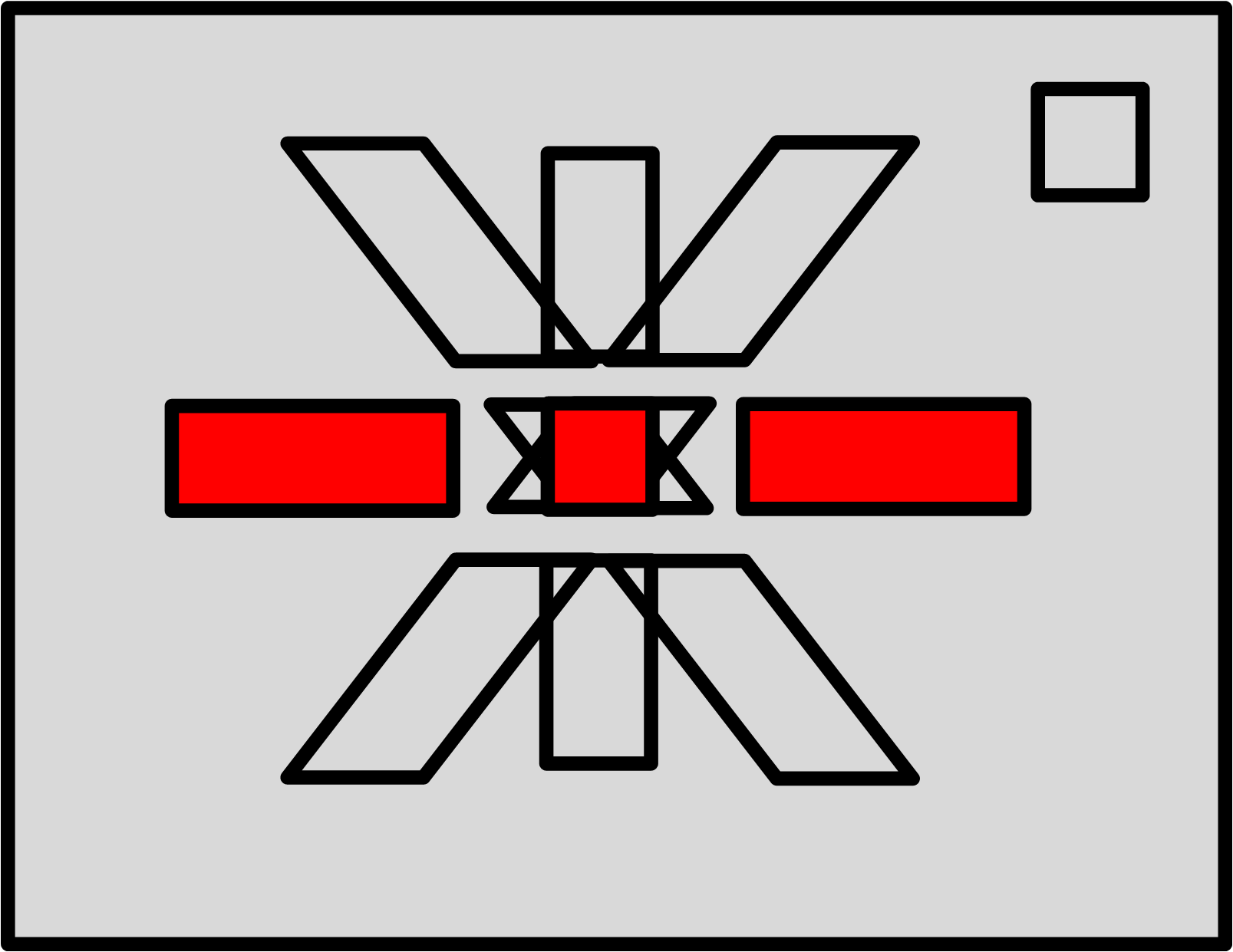

Zákaz vjezdu na výhybku - chyba dovření.

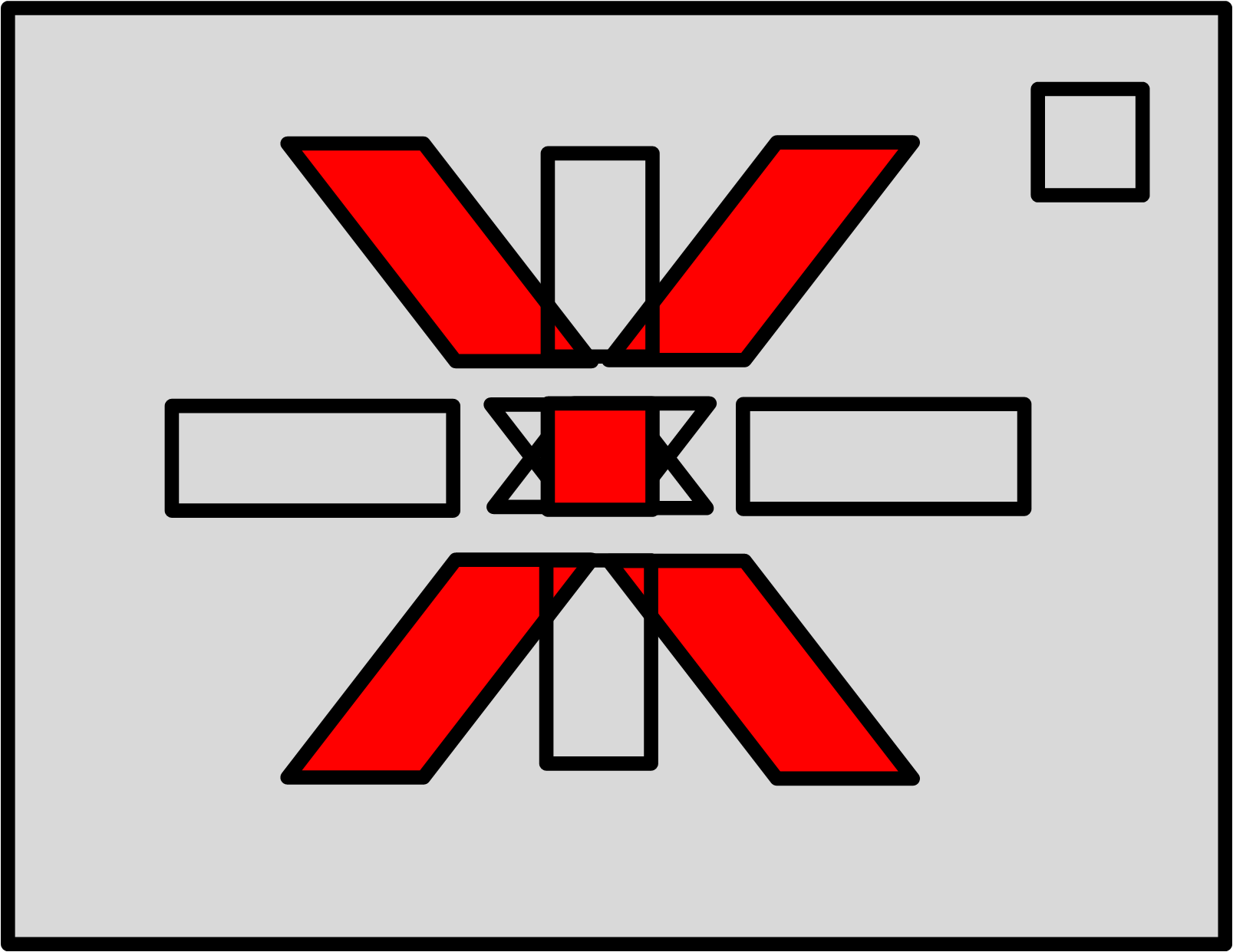

Zákaz vjezdu na výhybku - chyba kontaktů.
Stavy lampy – dynamické děje při přestavování:
Blikající symbol směru znamená blokování výhybky pro dobu stavění. Po tuto dobu nelze přestavět výhybku, popř. nelze zadat ani pokyn k přestavění.
- blikající symbol směru vpravo při stavění vpravo,
- blikající symbol směru vlevo při stavění vlevo,
- blikající symbol směru rovno při stavění rovno,
- bliknutí tečky – výhybka se přestavuje (stav mezi změnou polohy kontaktů při změně směru)
Blikající symbol směru vpravo.
Blikající symbol směru vlevo
Blikající symbol směru rovno.
Výhybka se přestavuje.
