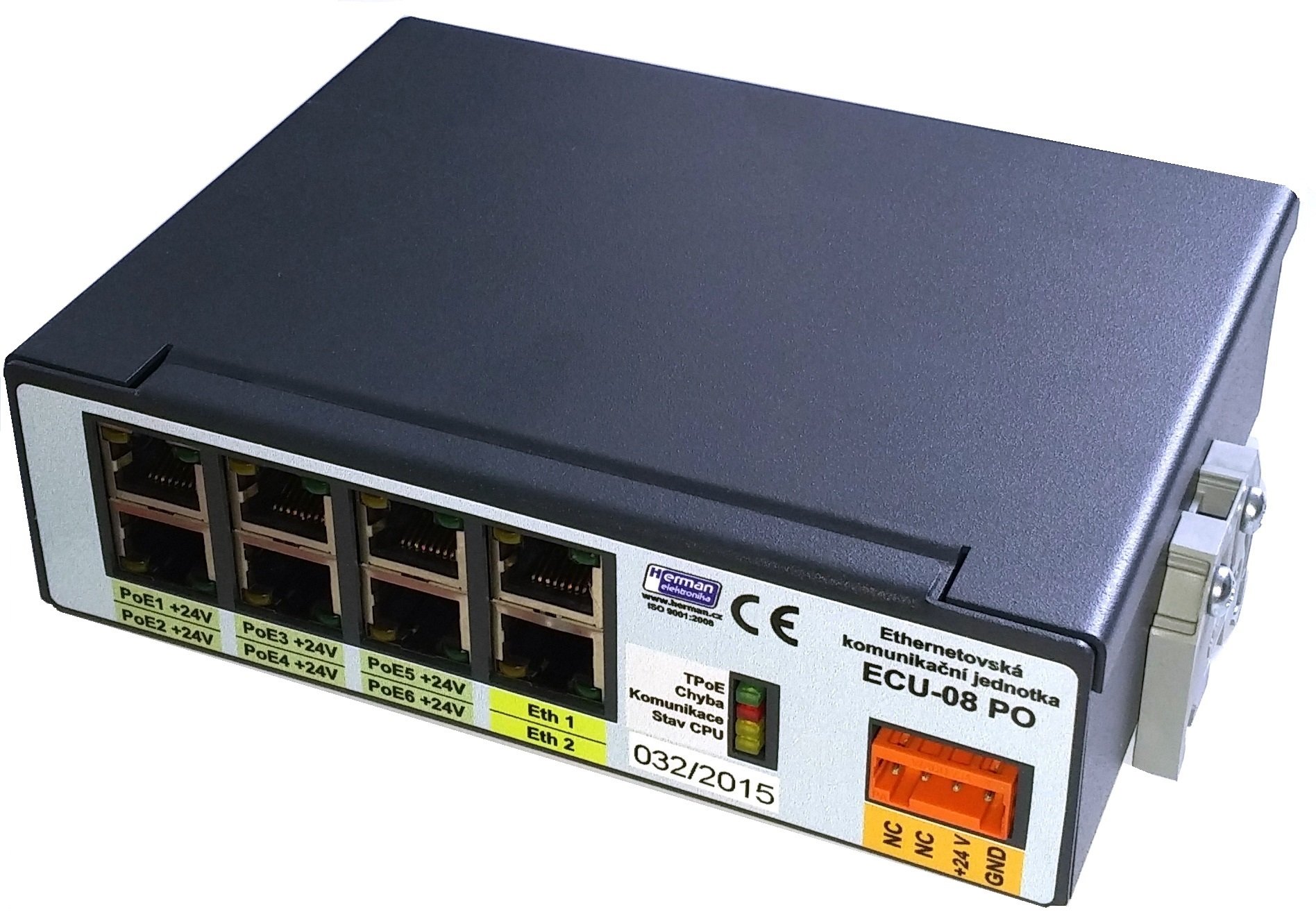

Ethernetový přepínač ECU-08P0

Inteligentní osmiportové komunikační jednotky ECU 8P0 jsou jednotky vycházející z ECU-08L a obsahující navíc řídicí procesor pro správu napájecích výstupů PoE. Tím je možno dosáhnout nových vlastností, které dále zdokonalují jeho vlastnosti zejména s ohledem na řízení napájení připojených zařízení na ethernetu se současným na sledováním jejich stavu.

Inteligentní osmiportové komunikační jednotky ECU-8P0 jsou jednotky vycházející z ECU-08L a obsahující navíc řídicí procesor pro správu napájecích výstupů PoE. Tím je možno dosáhnout nových vlastností, které dále zdokonalují jeho vlastnosti zejména s ohledem na řízení napájení připojených zařízení na ethernetu se současným na sledováním jejich stavu.


Vyráběné typy:

  • ECU-08P0.6P – obsahuje řízené 6x pasivní PoE – typ B a má jednobitový vstup a výstup.
  • ECU-08P1.2P – obsahuje řízené 2x pasivní PoE a na místo jednobitového vstupu a výstupu má vyvedenu standardní sběrnici IBIS. Switch se tak chová jako palubní počítač s tím, že všechny příkazy a odpovědi se “komunikují” s nadřazeným systémem, tj. v našem případě palubní počítač EPIS 4.0x.
  • ECU-08P3.1F5P – obsahuje 1x řízené napájení PoE s vyjednáváním dle standardu IEEE 802.3 af a 5x pasivní PoE typu B. Napájecí výstupy jsou hlídány a zapínány/vypínány procesorem.


Základní vlastnosti provedení ethernetových komunikačních jednotek (switchů):

  • Zvýšenou odolností vstupů proti vnějšímu rušení
  • Zvýšenou odolností proti rušivým impulsům na napájení
  • Vstupní proud 24V / 6A pro výstupy PoE
  • Ethernet porty – až 7x PoE (24V/1A) s dálkovou indikací jejího stavu, přičemž verze P3 může mít 1x výstup PoE dle IEEE 802.3af
  • Každý port PoE má na výstupu elektronickou pojistku proti nadproudu,
  • Ethernet port – 1x TPoE (pro dálkové zapínání od palubního počítače) – pouze pro verzi P0
  • 1x PoE s možností napájení +12V/24V/1A – vhodné pro WiFi – pouze pro verzi P0

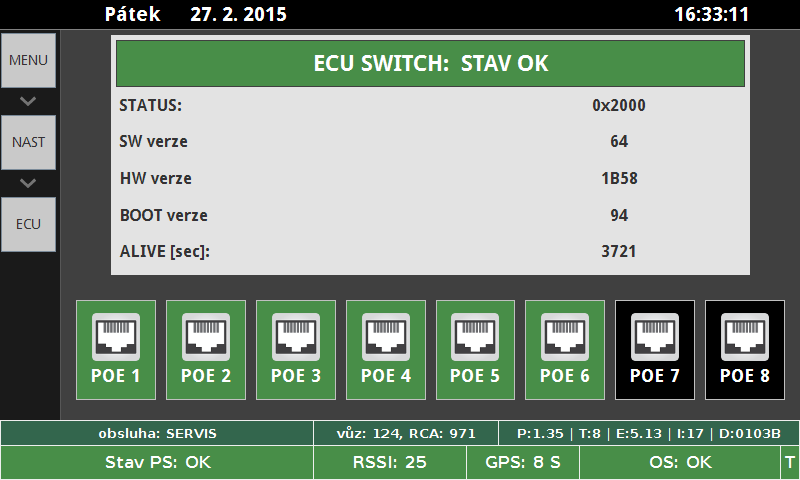

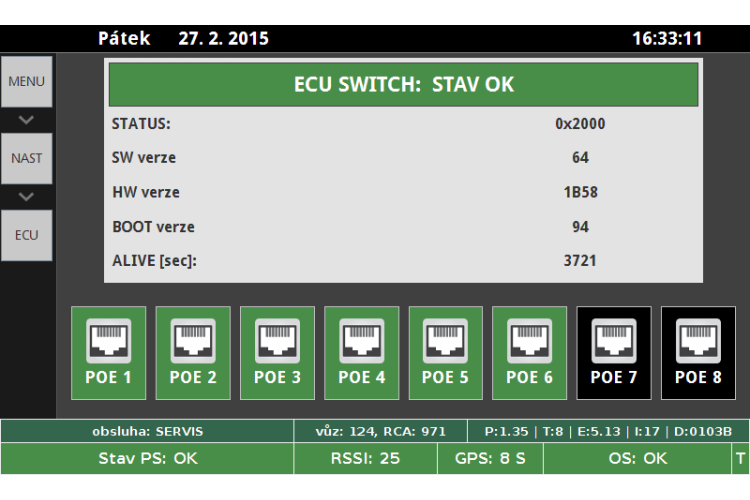

  • Speciální komunikační protokol na palubní počítač s možností dálkového zapínání a vypínání jednotlivých větví PoE včetně sledování případného jejich přetížení
  • Počet aktivních PoE portů je konfigurovatelná položka složky vozidla a vstupuje do systému automaticky s konfigurací vozidla
  • Indikace stavu přepínače pomocí LED diod
  • Řízení pomocí výkonného procesoru s časovačem a záložní baterií pro buzení vozidlových systémů na vyžádání
  • 1x jednobitový vstup, 1x jednobitový výstup (verze P0) nebo výstup sběrnice IBIS (verze P1)
  • Možnost HW konfigurace pomocí DIP přepínačů

Přepínač je koncipován tak, že je možno do něj na vyžádání vestavět rozšiřující modul pro GPS (jednotka tak může sloužit jako GPS server ve vozidle) a pro komunikaci pomocí GSM/GPRS/UMTS/LTE případně krátko dosahovou komunikaci.
