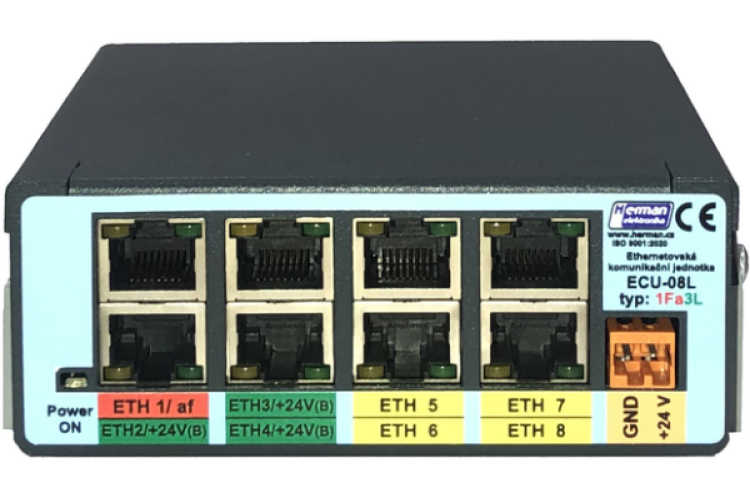

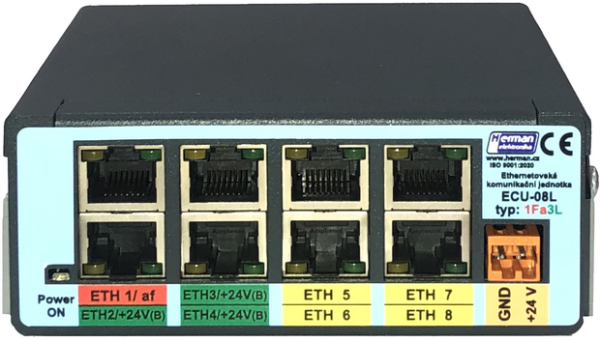

Neřízený přepínač sběrnice ethernet ECU-08L.1Fa3L

Jedná se o malou jednotku sběrnice ethernet s 8 porty s rozšířenými vlastnostmi 1x výstup PoE IEEE 802.3af – typ A (čtyřvodičové připojení kamery) a 3 porty s napájením +24V – typ B. Výstup af je primárně určen pro napájení čelní bezpečnostní kamery s napájením +48V. Další napájecí výstupy ethernet – 3x – jsou typu B a poskytují napájení +24V na samostatných nevyužitých vodičích, např. vhodné pro ukazatele kurzu VLP 08Yx35.

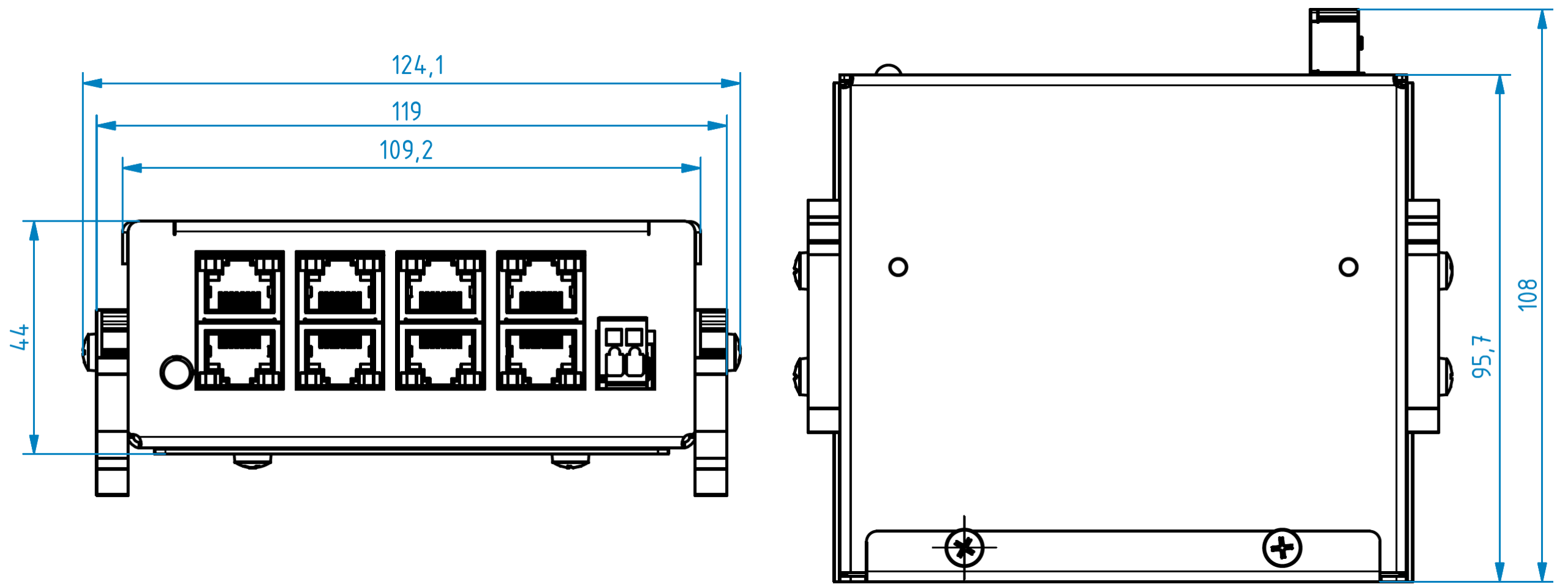

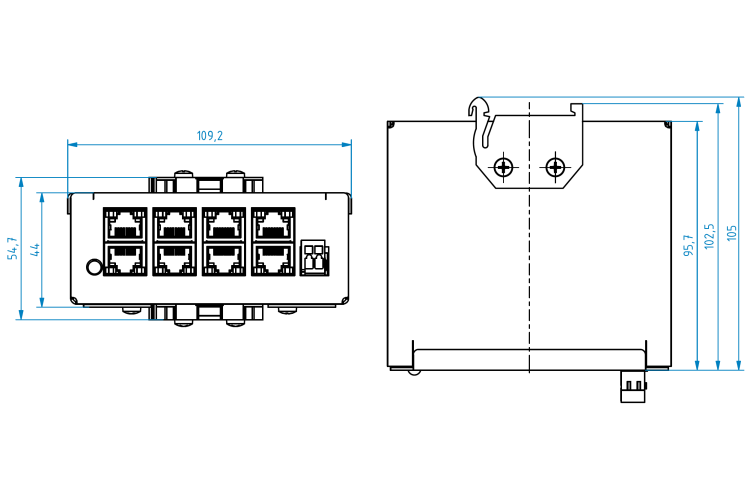

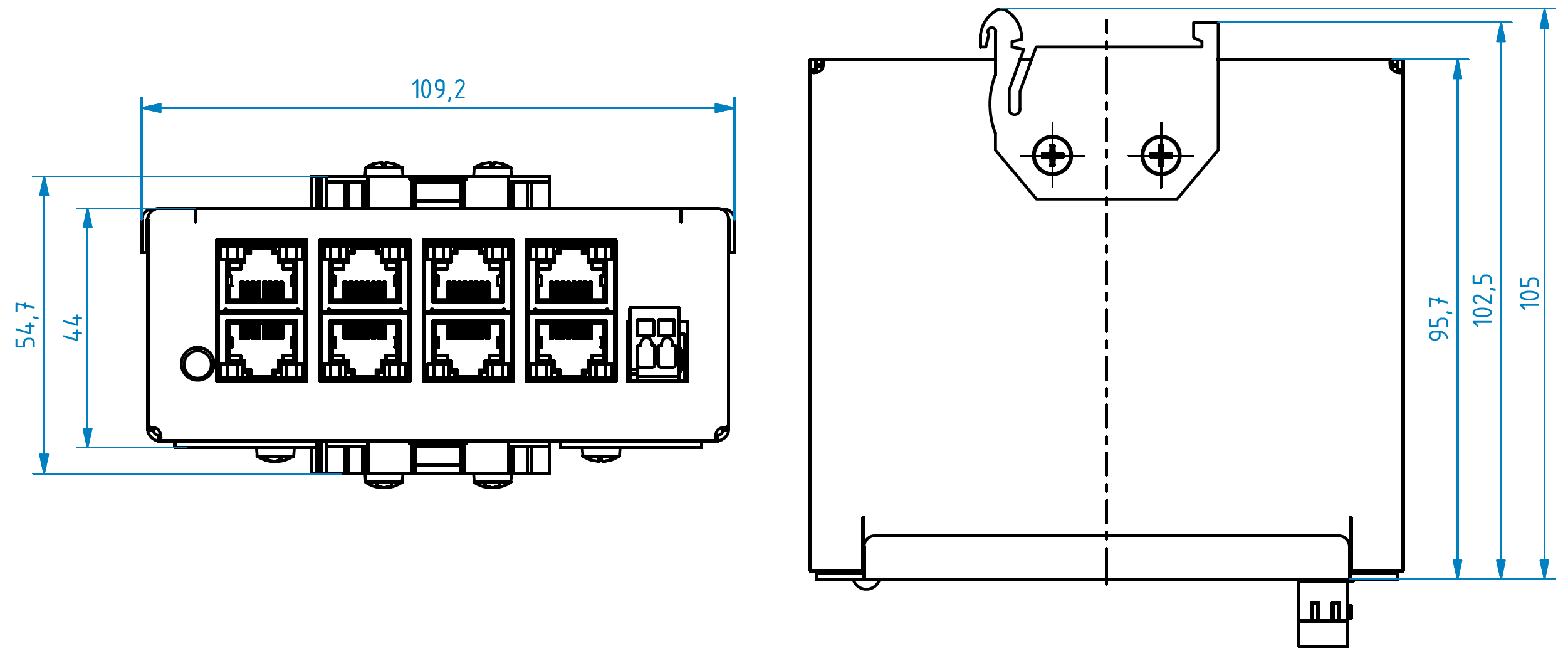

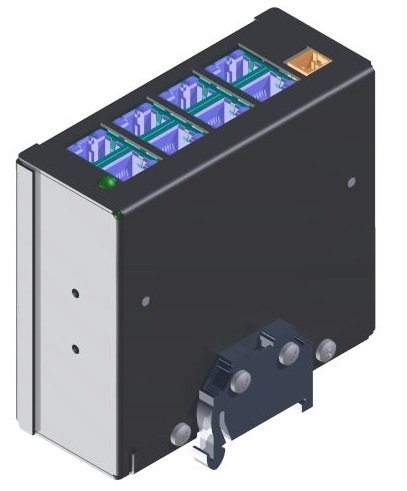

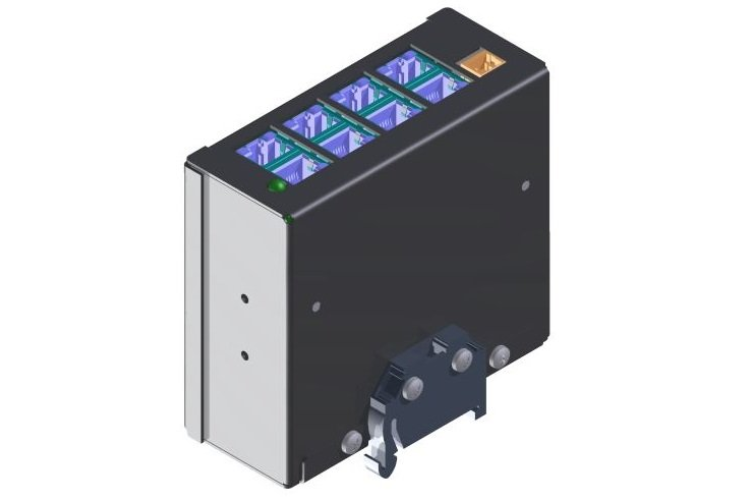

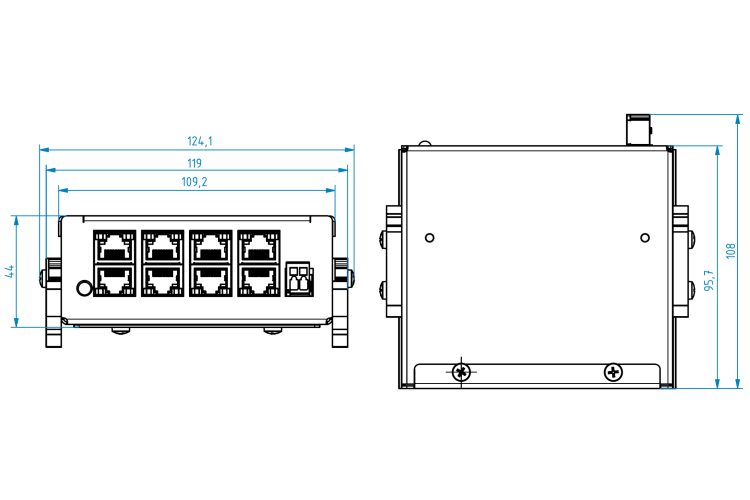

Tento přepínač má mechanické rozměry shodné se standardním typem ECU 08L. Lze dodat také v provedení montáže do vertikální polohy - ECU-08L.1Fa3L-V, standardně dodávanou verzí je ECU-08L.1Fa3L-H.

Tato jednotka se dodává ve dvou provedeních a to:

• ECU-08L.1Fa3L-V  – Ethernet switch 8 port-light verze s jedním PoE dle IEEE 802.3 af (typ A) pro montáž do vertikální polohy.
• ECU-08L.1Fa3L-H  – Ethernet switch 8 port-light verze s jedním PoE dle IEEE 802.3 af (typ A) pro montáž do horizontální polohy.

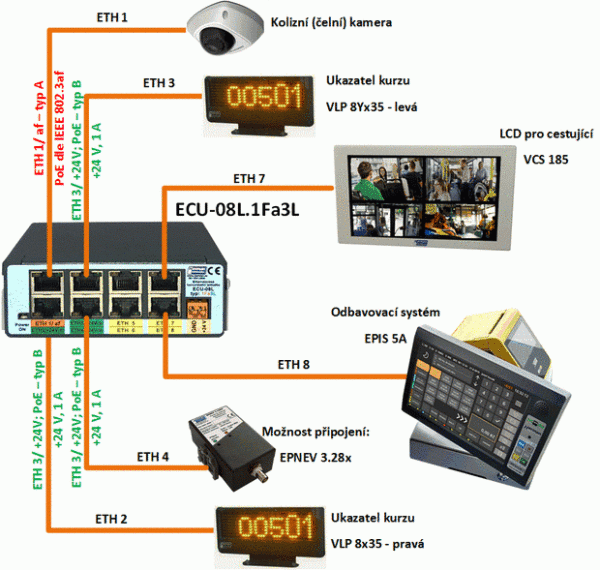

Ukázka zapojení switche ECU 08L.1Fa3L ve vozidle IDS JMK při využití čelní bezpečnostní kamery a ukazatelů kurzu. Jako zvláštnost je ukázka připojení povelového přijímače EPNEV 3.18 nebo EPNEV 3.28 (selektivní verze). Ostatní 4 již zcela standardní porty typu ethernet jsou určeny pro připojení řídicí jednotky EPIS 5.0A, LCD panelu pro cestující, např. širokoúhlého VCS 290 nebo standardního VCS 185. A ještě zůstávají další dva volné porty pro budoucí rozšíření – např. ETM 4.0.
