Antény – AN-1N

Antény typu AN-1N jsou určeny pro příjem signálu od povelového vysílače nevidomého. Antény jsou určeny k připojení k povelovým přijímačům EPNEV řady 1.x, 2.x, 3.x a 4.x. Všechny námi dodávané antény k povelovým přijímačům jsou konstruovány tak, aby v sestavě s povelovým přijímačem EPNEV odpovídaly:

 vydaný ČTÚ pro signalizační systémy nevidomých, tj. pracovní frekvence je 86.790 MHz.

Požadavky na montáž antén AN-1Nx

Aby bylo možno garantovat veškeré parametry antén pro příjem signálu, musí být pro montáž antény dodrženy následující body:

• anténa nesmí být umístěna v kovové, uzavřené skříni
• před anténou se nesmí vyskytovat velké kovové plochy
• montáž ve vzdálenosti minimálné 10 cm od kovových ploch
• anténa nesmí být stíněna kovovou folií nebo být umístěna za pokovené sklo
• anténa nesmí být umístěna u zdrojů rušení – např. ve skříni elektroniky
• vhodná umístění v drážním vozidle (tramvaji) jsou:
  • kabina řidiče tramvaje – prostor nad hlavou řidiče
  • kabina řidiče tramvaje – stěna kabiny za zády řidiče
• jiná umístění ve vozidle je vhodno konzultovat

V případě nedodržení výše zmíněných bodů, nelze garantovat uváděné parametry antén pro příjem signálu a jejich funkčnost.

Provedení antén AN-1Nx:

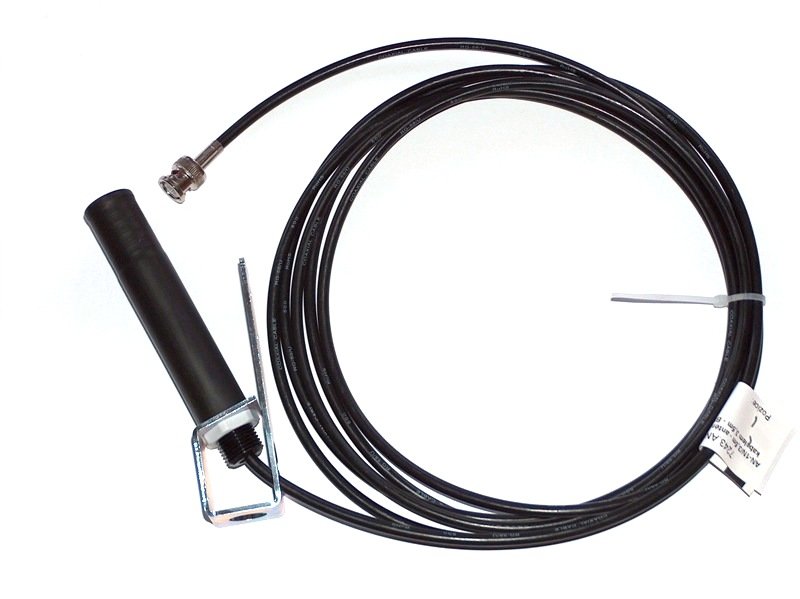

• AN-1N – Anténa povelového přijímače nevidomých s kabelem a držákem

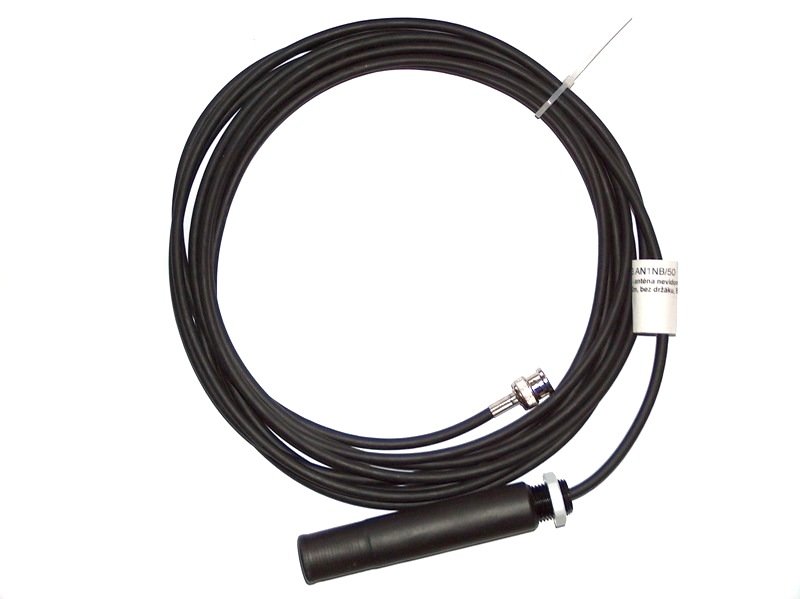

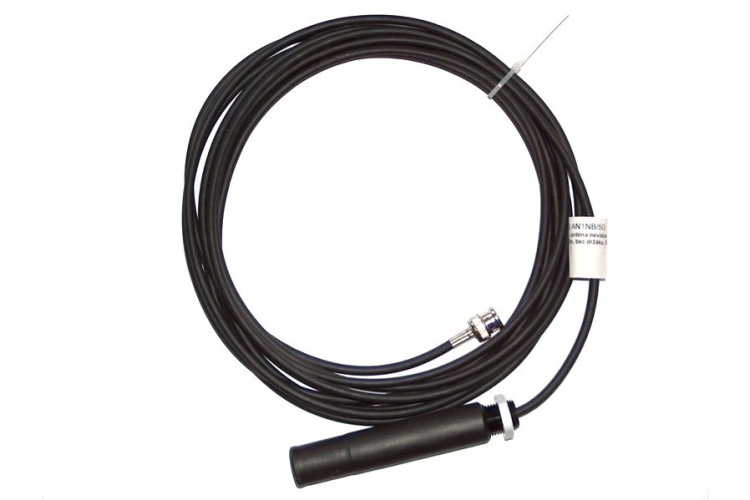

• AN-1NB – Anténa povelového přijímače nevidomých s kabelem bez držáku

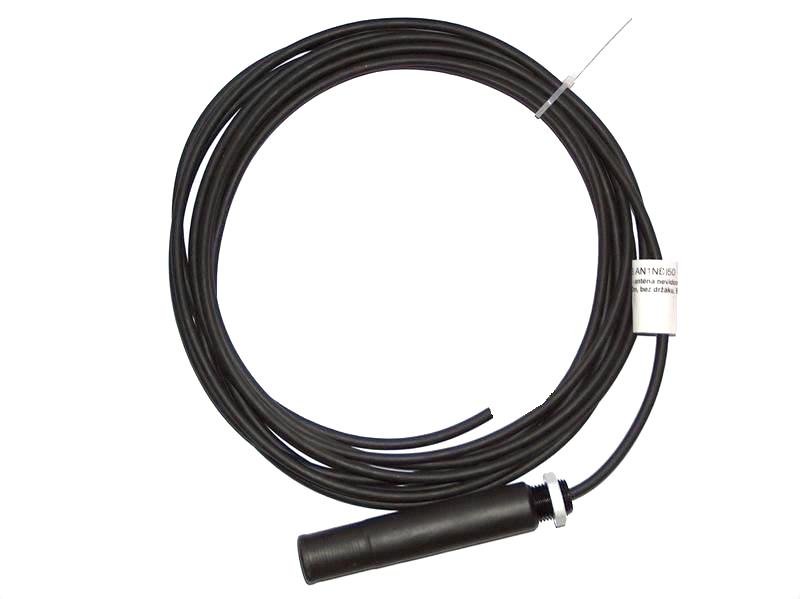

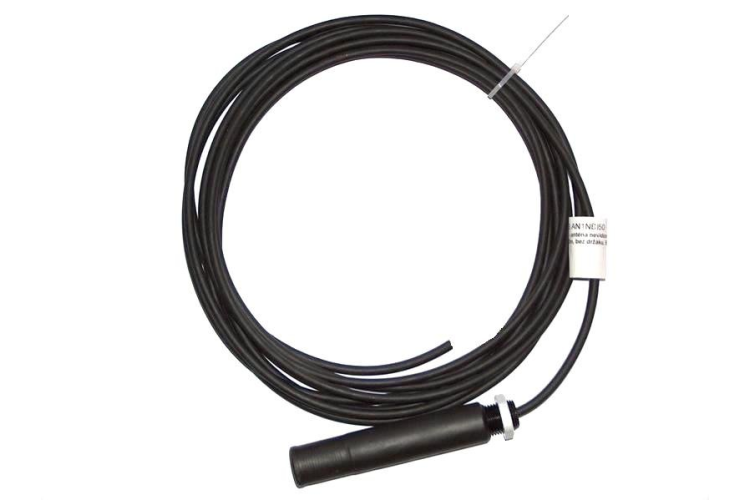

• AN-1NC – Anténa nevidomých s kabelem bez konektoru a držáku

Standardní délky dodávaných antén AN-1Nx:

• 0,5 m
• 0,8 m
• 1,0 m
• 1,5 m
• 3,5 m
• 5,0 m
