Antény – AN-2N
Ploché antény typu AN-2N jsou nově vyvinuté antény nahrazující dosavadní typ AN-1N. Vyznačují se lepšími parametry než předchozí typ. Vyrábí se v několika verzích, které se od sebe liší především způsobem umístění. Přívodní kabel antény nelze zkracovat – antény jsou naladěny z výroby.
Všechny námi dodávané antény k povelovým přijímačům jsou konstruovány tak, aby v sestavě s povelovým přijímačem EPNEV odpovídaly:
”Všeobecnému oprávnění č. VO-R/10/03.2007-4 z 5. 3. 2007 k využívání radiových kmitočtů a provozování zařízení krátkého dosahu, článek 15“
vydaný ČTÚ pro signalizační systémy nevidomých, tj. pracovní frekvence je 86.790 MHz.
Požadavky na montáž antén AN-2Nx
Aby bylo možno garantovat veškeré parametry antén pro příjem signálu, musí být pro montáž antény dodrženy následující body:
- anténa nesmí být umístěna v kovové, uzavřené skříni
- před anténou se nesmí vyskytovat velké kovové plochy
- montáž ve vzdálenosti minimálné 15cm od kovových ploch
- anténa nesmí být stíněna kovovou folií
- vhodná umístění ve vozidlech :

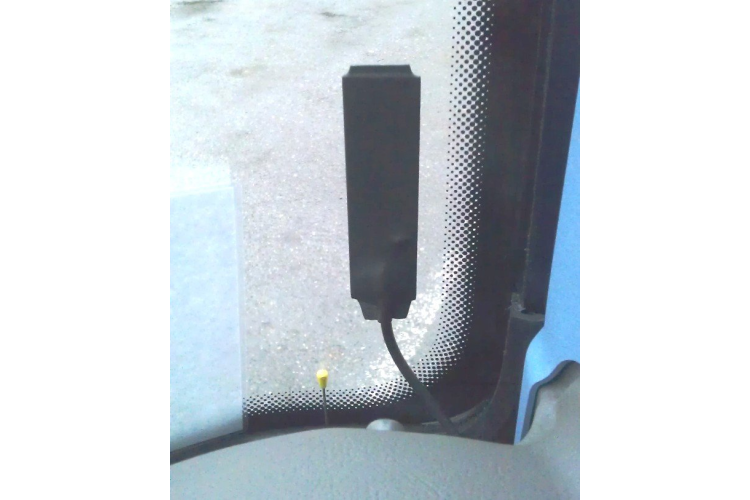

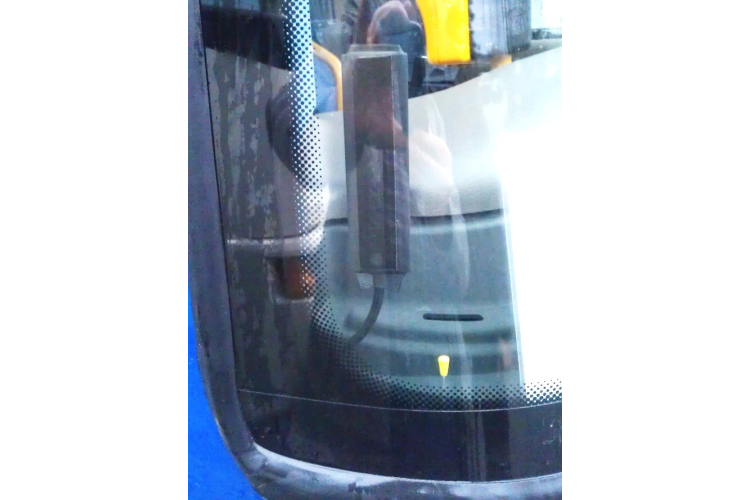

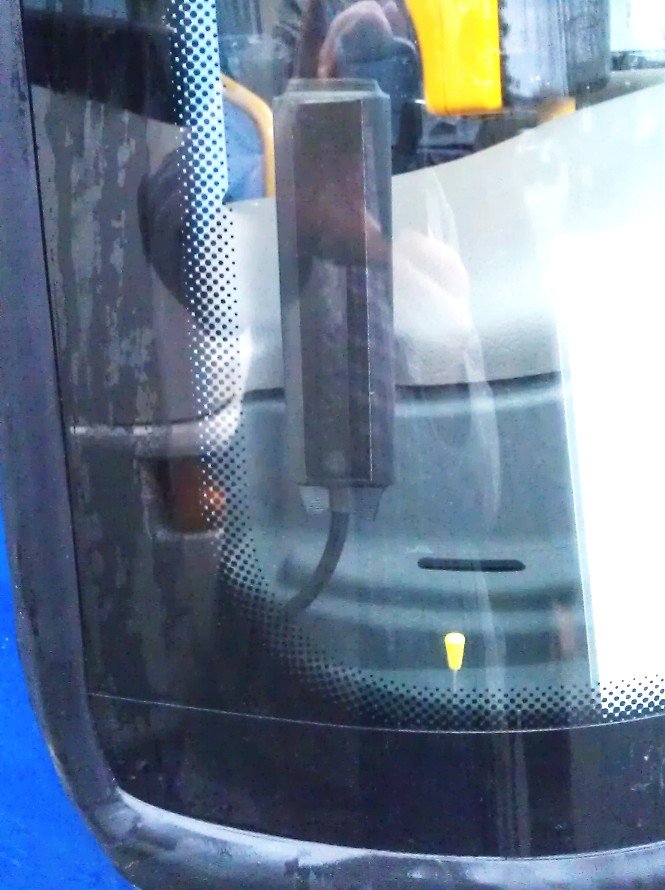

- nalepena na přední sklo vozidla a to vpravo dole nebo vlevo nahoře
- na palubní desku vozidla zespodu cca 15 cm od kovových předmětů
- jiná umístění ve vozidle je vhodno konzultovat

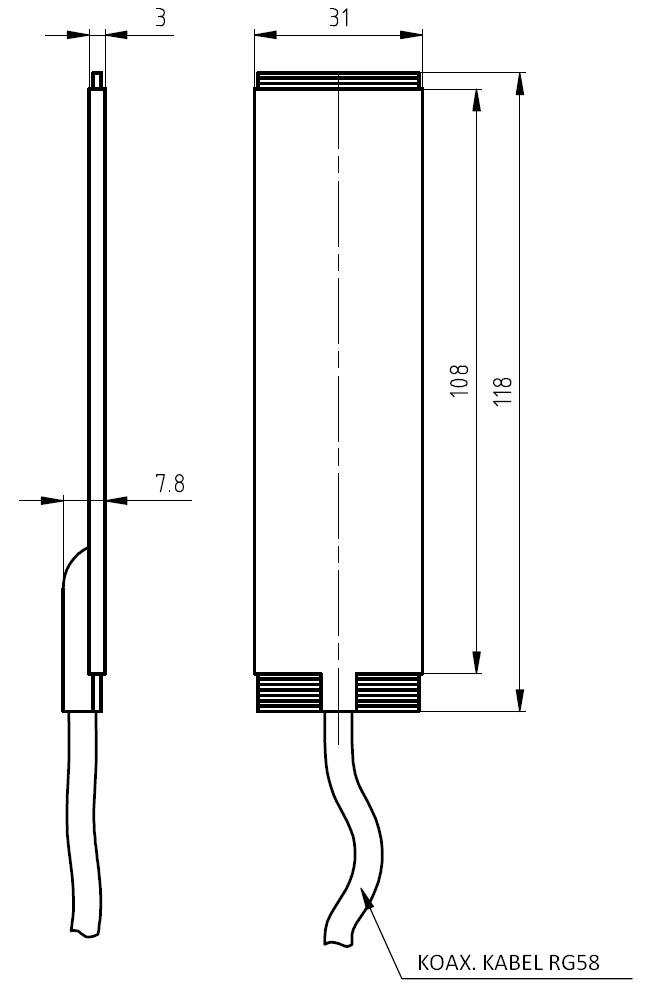

Provedení antén AN-2Nx:

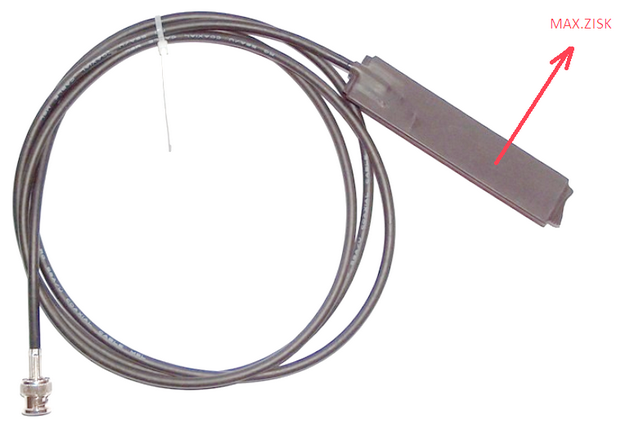

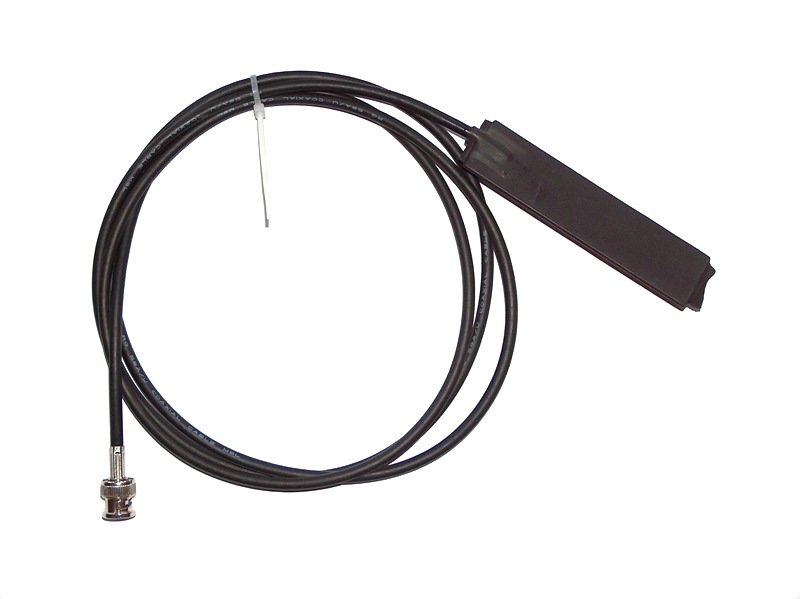

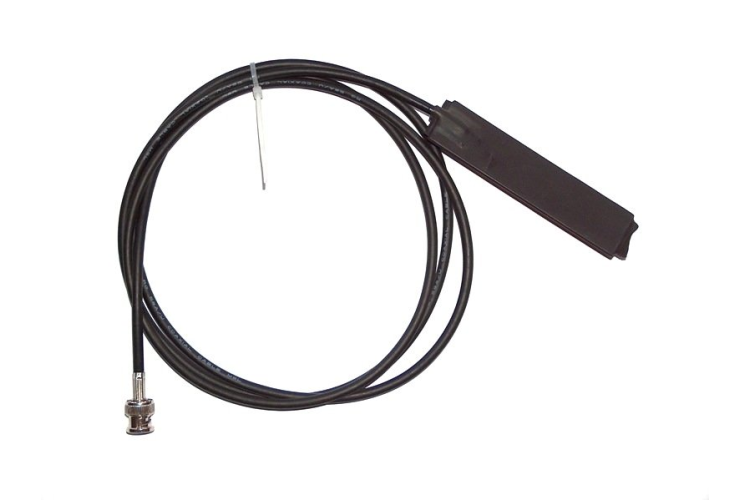

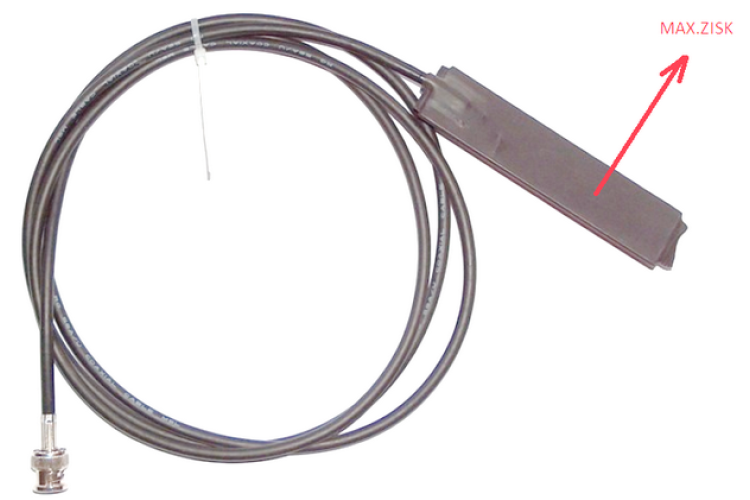

- AN-2N – Anténa nevidomých s kabelem – provedení bez držáku

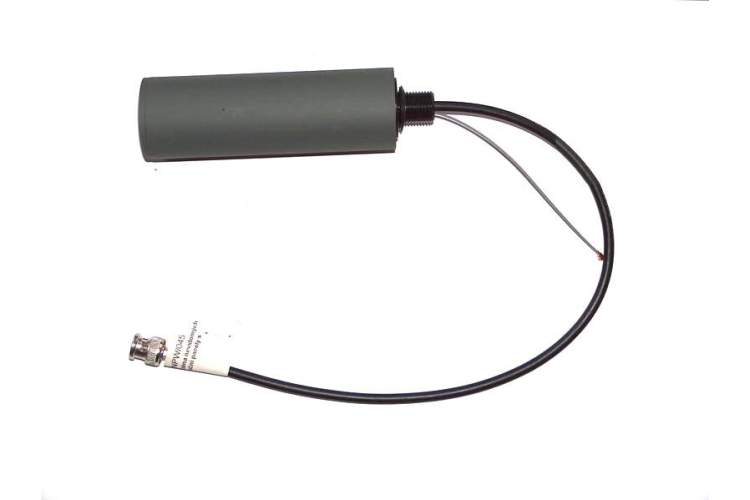

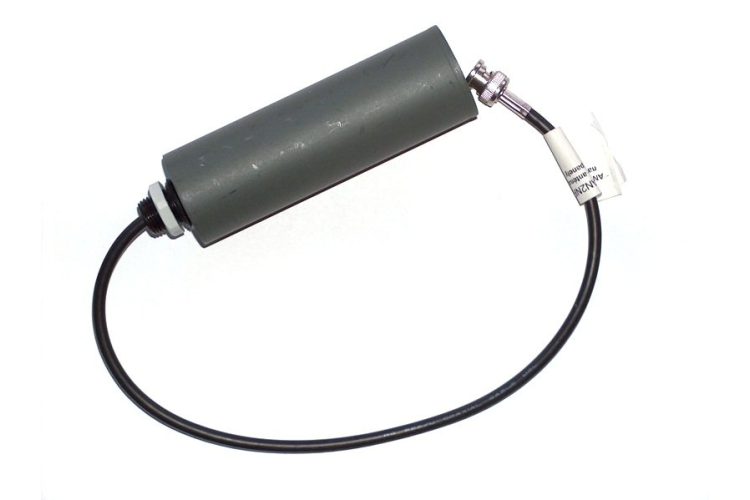

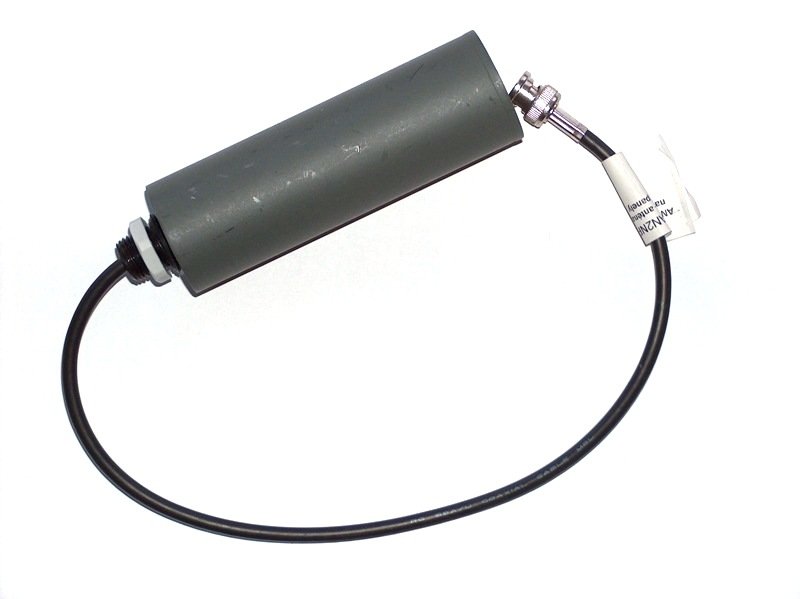

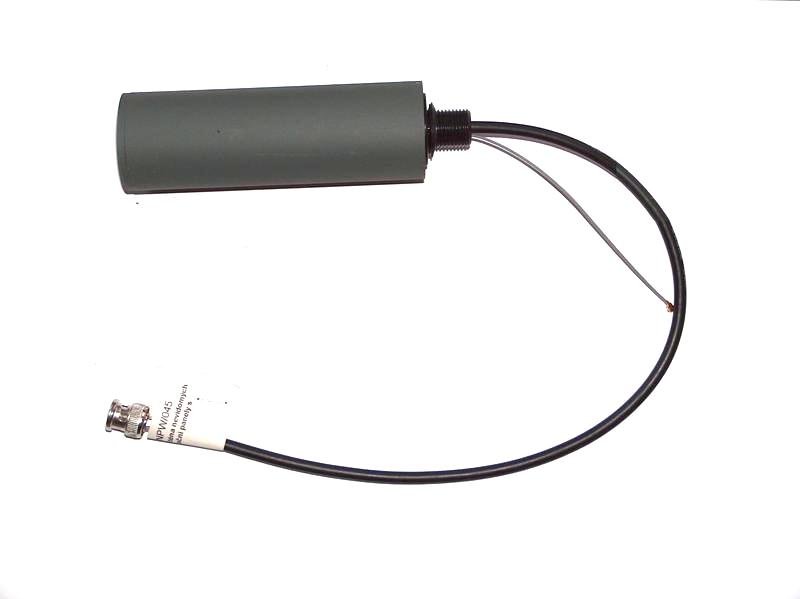

- AN-2NP – Anténa nevidomých na informační panely s krycí trubkou

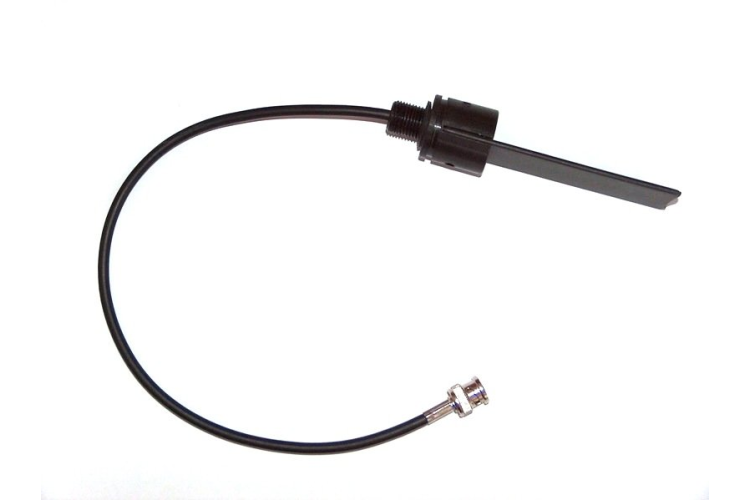

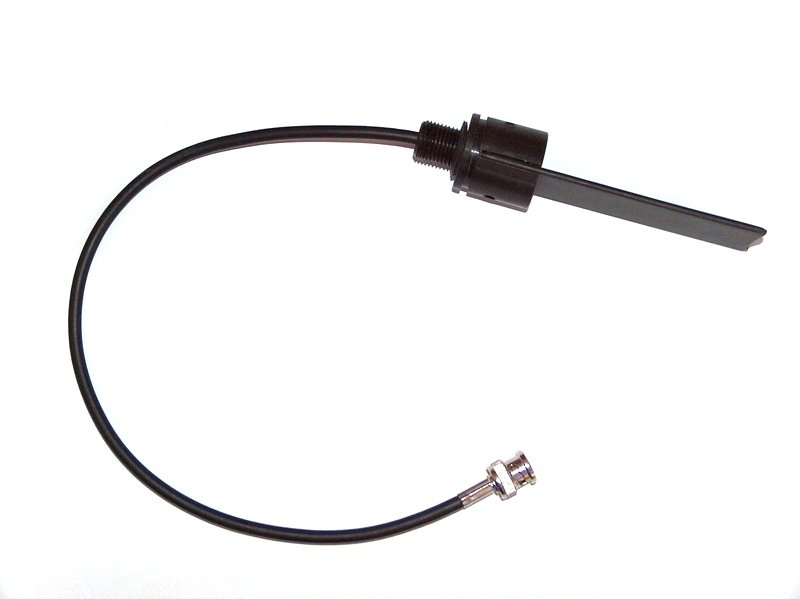

- AN-2NPB anténa nevidomých na informační panely s kabelem 0,45m a bez krycí trubky
Standardní délky dodávaných antén AN-2Nx:
- 0,5 m
- 0,8 m
- 1,0 m
- 1,5 m
- 3,5 m
- 5,0 m
