SW pro dohled a správu kamer ve vozidlech – KS-BOS (Kamerový systém Back Office System) je určen pro dohled a správu kamerových systémů ve vozidlech IZS nebo veřejné dopravy. Je postaven na serverovém jádru COMPASS vyvinutým firmou Ing. Ivo Herman, CSc. Je určen pro práci s řídicí jednotkou EPC 5.0A KS definovaným XML protokolem (firemní rozhraní zahrnující potřeby IZS nebo veřejné dopravy). V případě použití ve veřejné dopravě může tento zpracovat i údaje o lince, cíli, řidiči a další, pokud má tyto údaje k dispozici.

Jedná se o strukturu server – klient, kde klient se přihlašuje přes webové rozhraní.

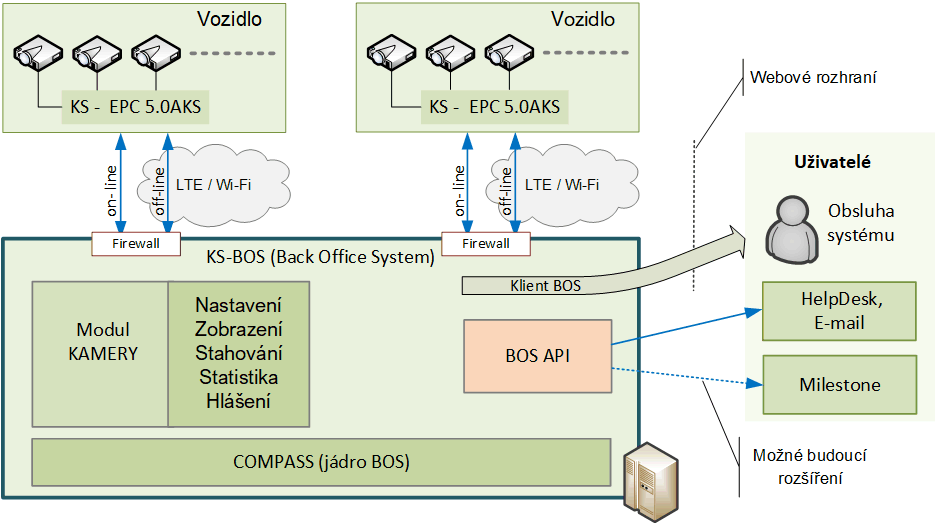

Základní princip centrální správy kamerového systému.

SW BOS komunikuje s vozidly:

•    On-line komunikace: stav kamer a dalších komponentů a jejich nastavení – vozidla posílají on-line informace každých 30 sekund (konfigurační hodnota),

•    Off-line komunikace: vyčítání kamerových záznamů přes spojení Wi-Fi ve vozovnách či přes LTE mobilního operátora.

SW BOS pro vyčítání záznamů tak umožňuje kontrolu stavu jednotlivých komponent, systému, průběhu vyčítání i řízení vyčítání. SW umožňuje dálkové vyčítání záznamů dle požadavku objednatele – jednotlivé kamery i všechny kamery (i z více vozů) v určeném časovém úseku (dle nastavení v projektu).

KS BOS – přehled funkcí

Následuje stručný přehled základních funkcí systému, které vidí obsluha systému.

Přihlašování a správa uživatelů

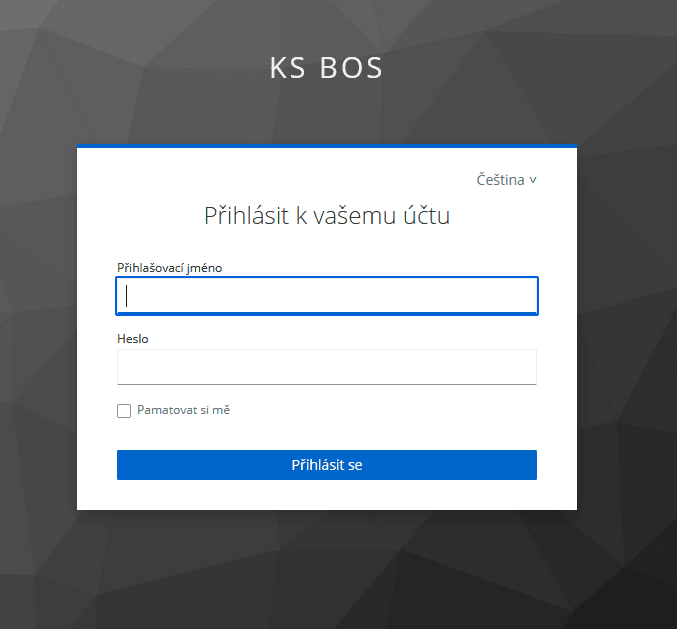

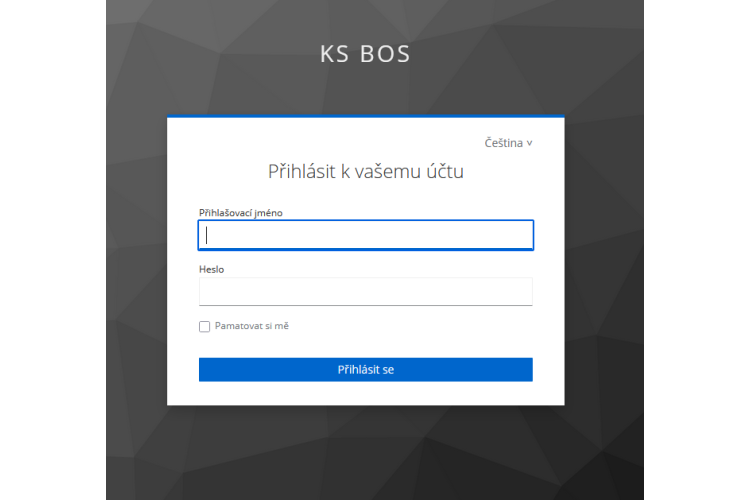

Přihlášení uživatele

Přihlášení uživatelů se provádí pomocí jména a hesla. Jako doplňkové lze použít i dvoufaktorové přihlášení.

Správa uživatelů

Správa uživatelů – jednotlivým uživatelům je možné přiřazovat role a omezit tak přístup k jednotlivým informacím ze systému nebo možnosti provádění změn

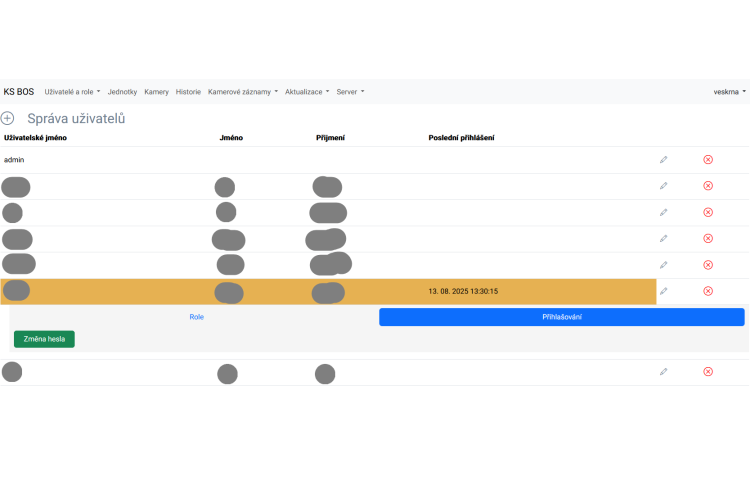

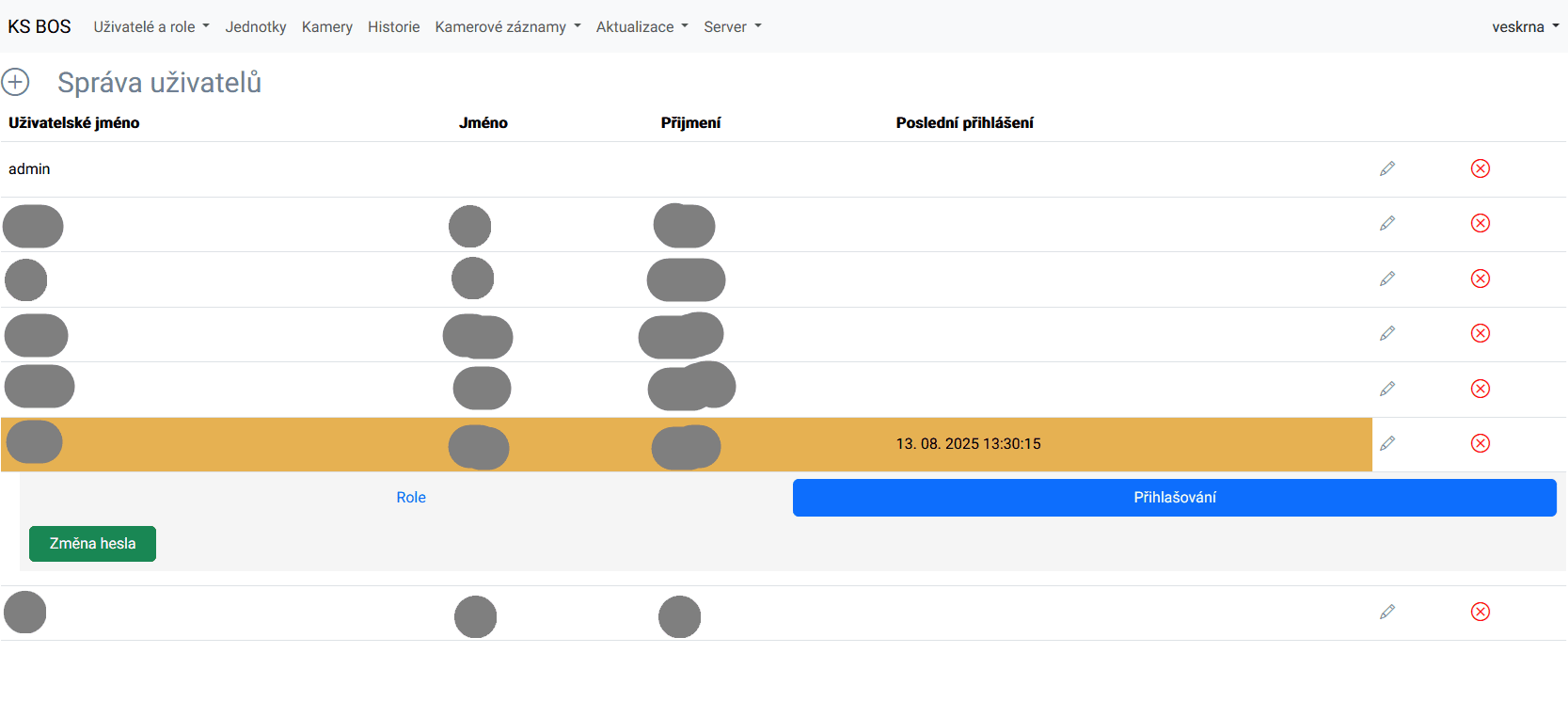

Ukázka okna "Správa uživatelů".

Správa rolí

Správa rolí uživatelů – role definuje seznam jednotlivých oprávnění (například zobrazit seznam jednotek, smazat jednotku, vytvořit záznam na stažení videa, …). Role jsou potom přiřazovány jednotlivým uživatelům administrátorem systému.

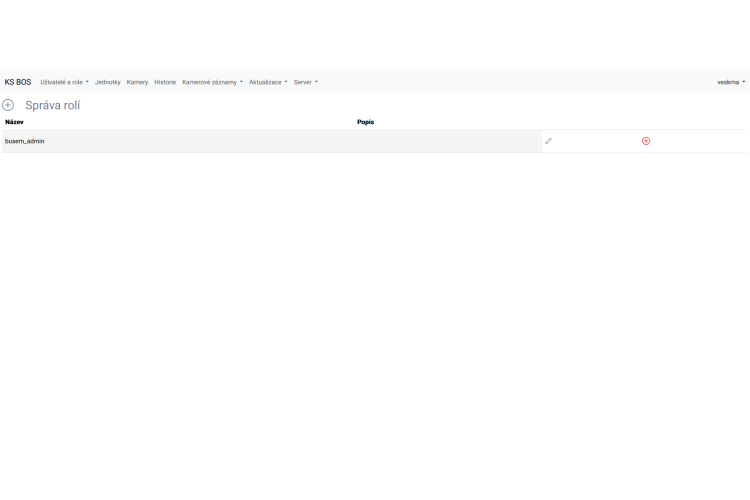

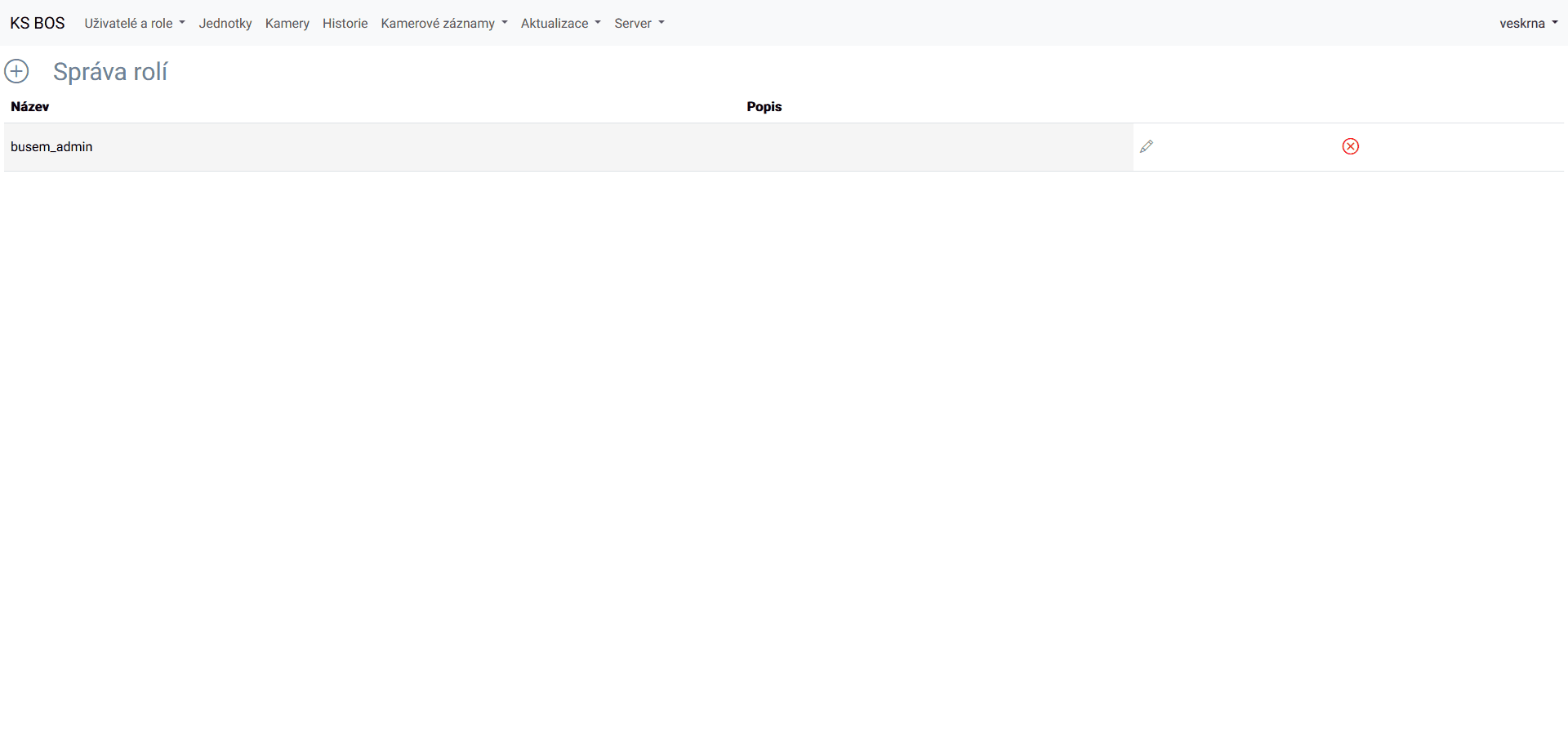

Ukázka okna "Správa rolí".

Jednotky  - zobrazení stavu a polohy jednotek

Přehled jednotek – KS BOS při on-line komunikaci umožňuje zobrazení aktuálních informací o systému ve vozidlové jednotce, její polohu na mapě, stav kamer, čas poslední komunikace apod.

Zobrazení jednotek nad mapou

Při zobrazení nad mapou se zobrazí vozidla dle aktuální polohy nebo dle polohy poslední komunikace.

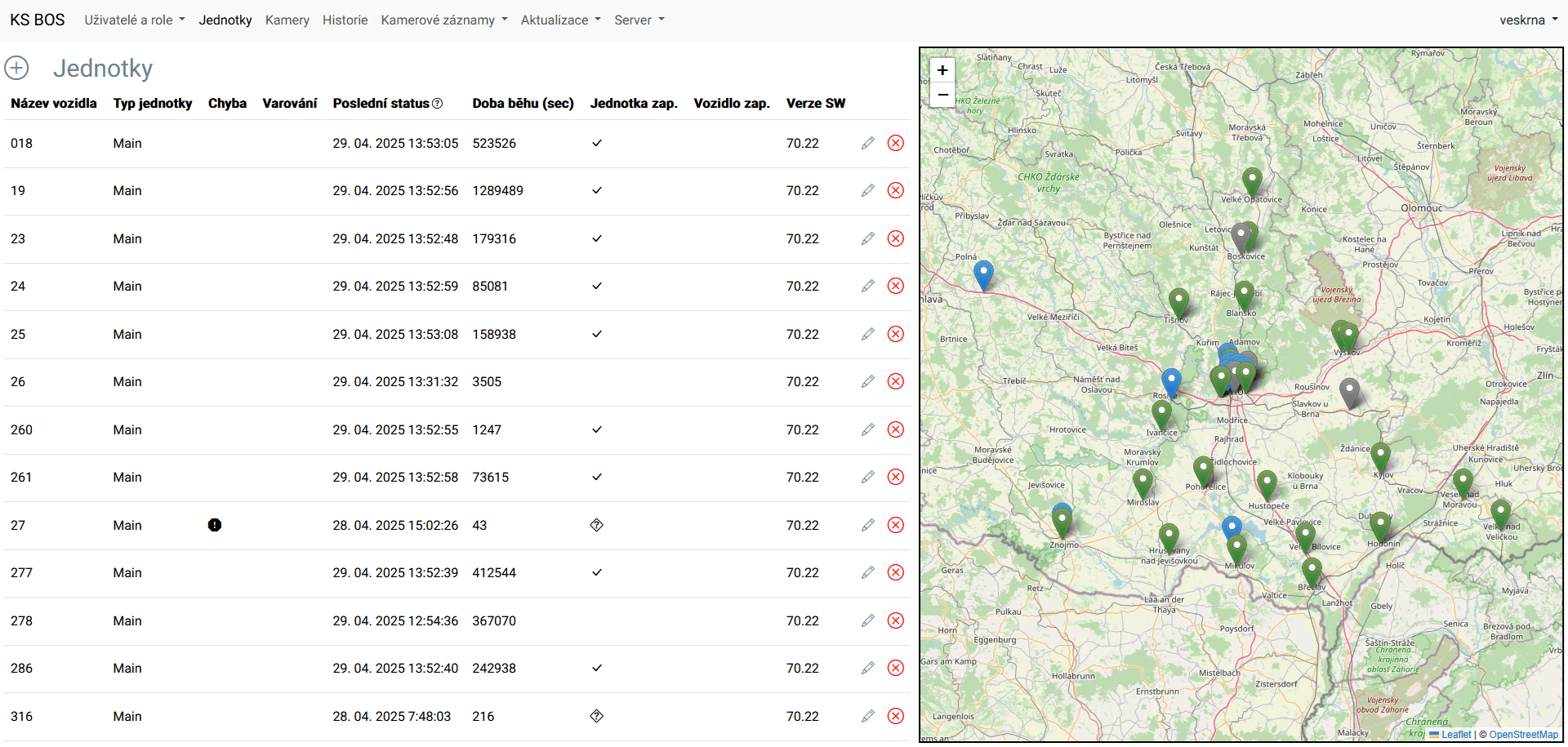

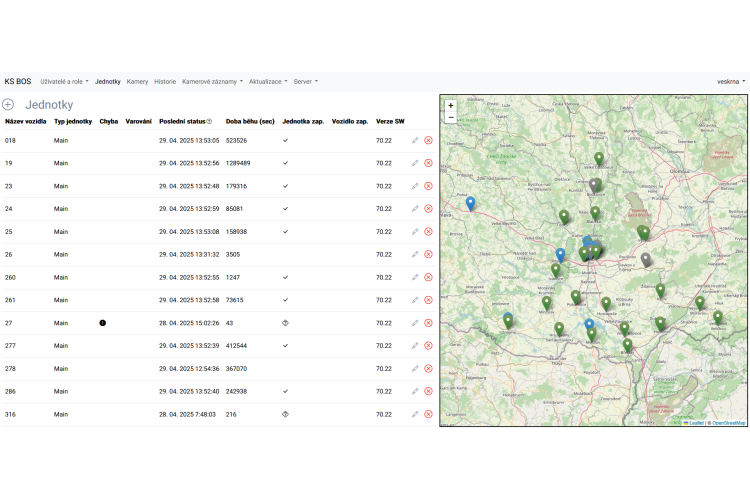

Ukázka polohy a stavu jednotek nad mapou.

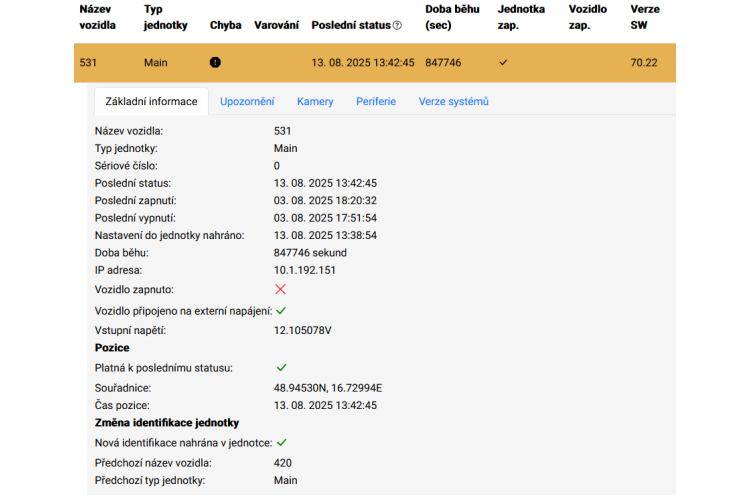

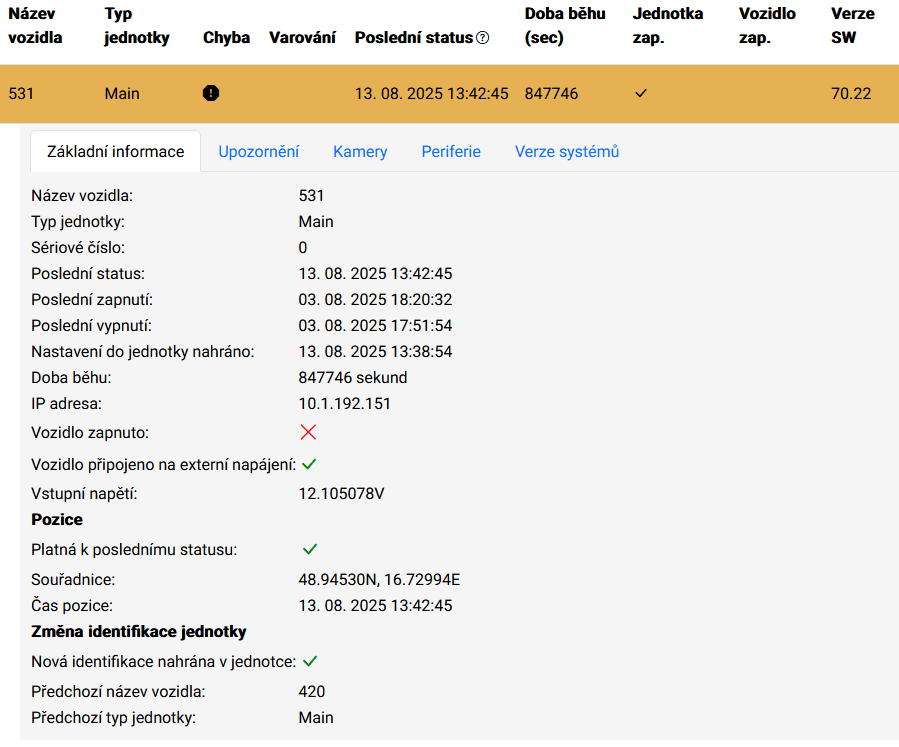

Základní informace o vozidle

Po „rozkliknutí“ jednotky nad mapou jsou zobrazeny podrobné informace o stavu kamerového systému ve vozidle a to dle jeho jednotlivých částí – viz. „Základní informace“, upozornění na chyby, stav kamer, případně i periferií systému (např. stav řízených switchů) a verzí FW. Tyto hodnoty se nastavují v rámci daného projektu.

Upozornění na chyby či varování

Chyby jednotek – automaticky zobrazuje se seznam chyb a varování (dočasných nestandardních stavů, které se objevili při provozu, ale které chybou nemusí být – např. vypnutí části systému obsluhou, apod.), které vozidlový kamerový systém (jednotka) aktuálně hlásí. Pokud jednotka nic nehlásí, zobrazuje se čas posledního výskytu. Souhrn všech chyb a varování je možné zasílat e-mailem na zvolené e-mailové adresy.

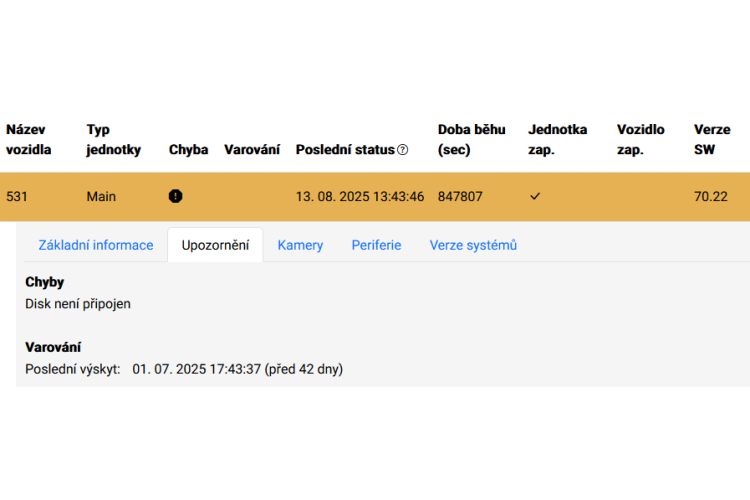

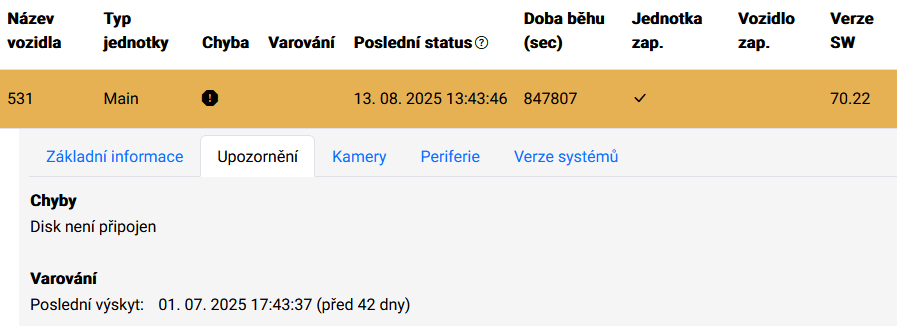

Okno "Upozornění".

Stav periferií

Pokud jsou k systému připojeny i jiné periferie, tak je možno sledovat i jejich stav. Mezi ně může patřit:

• Vnitřní záložní akumulátor
• Pevný disk se záznamy
• Ethernetová switche, pokud umožňují komunikaci s řídicí jednotkou
• Jednobitové vstupy/výstupy (např. stav klíčku – zapnutí vozidla, …)
• Další pak dle použití v projektu

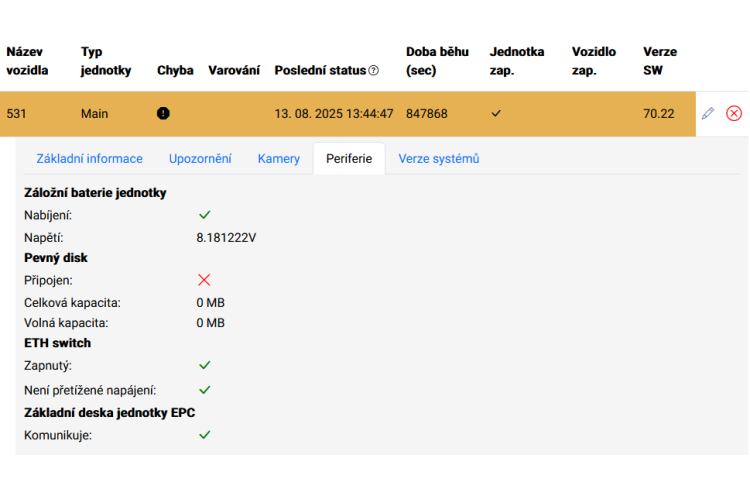

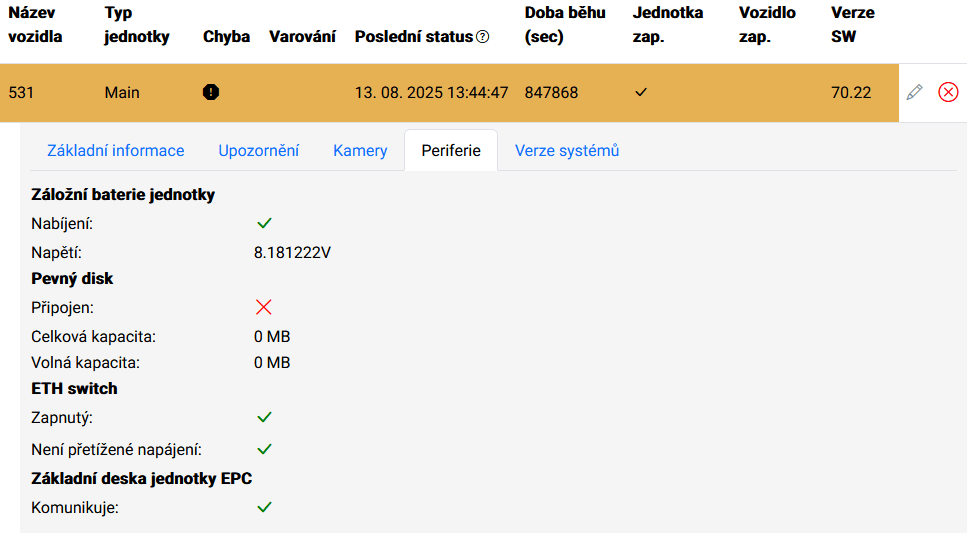

Ukázka okna „Stav periferií“.

Verze SW a FW v systému

Systém umožňuje zobrazovat verze jednotlivých SW, FW a OS v jednotce či v připojených zařízeních (např. LCD terminálu, pokud je zapojen a má samostatný OS).

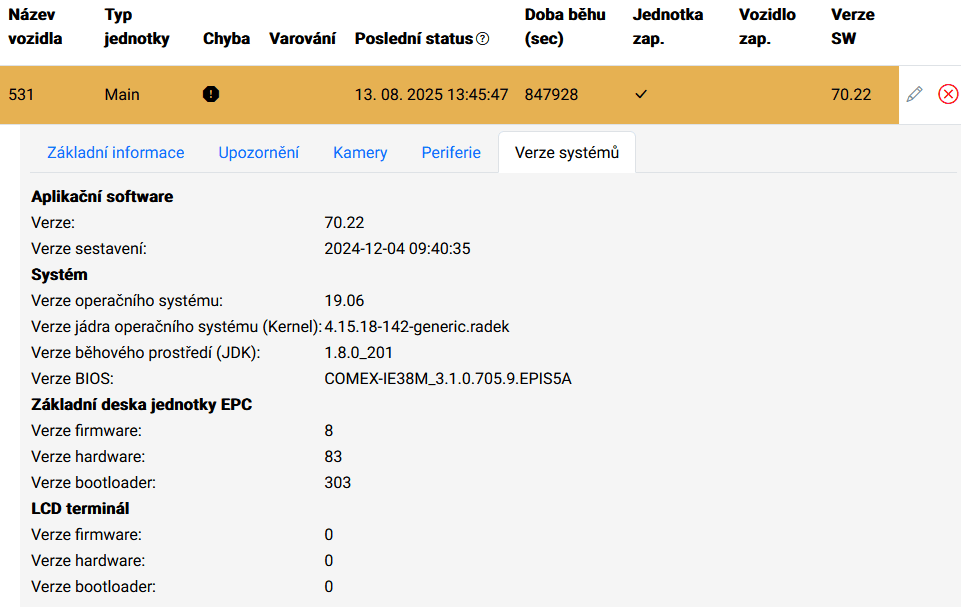

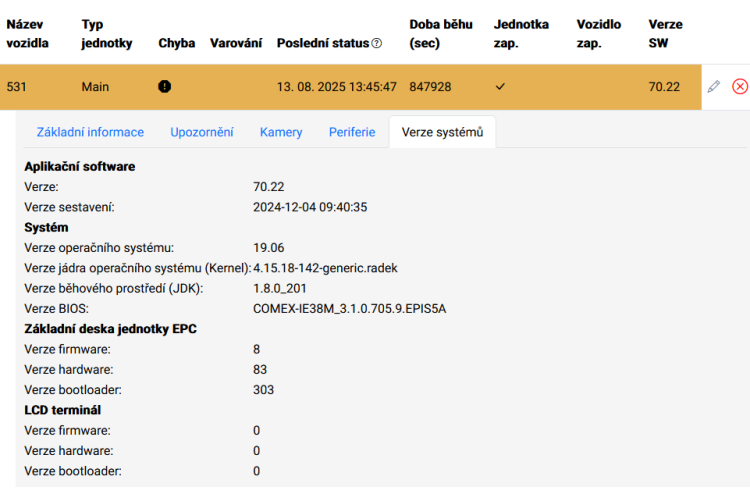

Ukázka okna "Verze systémů".

Kamery

Modul Kamery SW BOS je rozšiřujícím modulem serverového systému BOS – Back Office Systém, které umožňuje on-line komunikaci s řádově tisícovkami vodidel a jejich zařízení. Přes API BOS je možné jednotlivé funkcionality napojit s dalšími systémy.

• Systém má dvě úrovně zobrazení kamer:

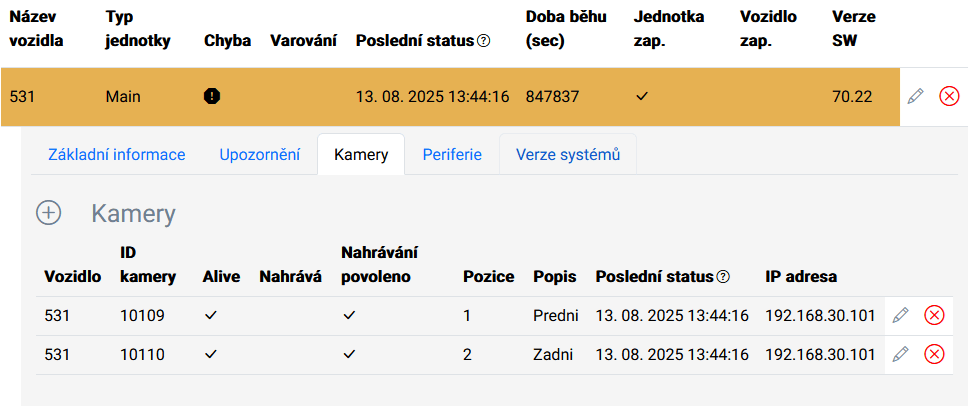

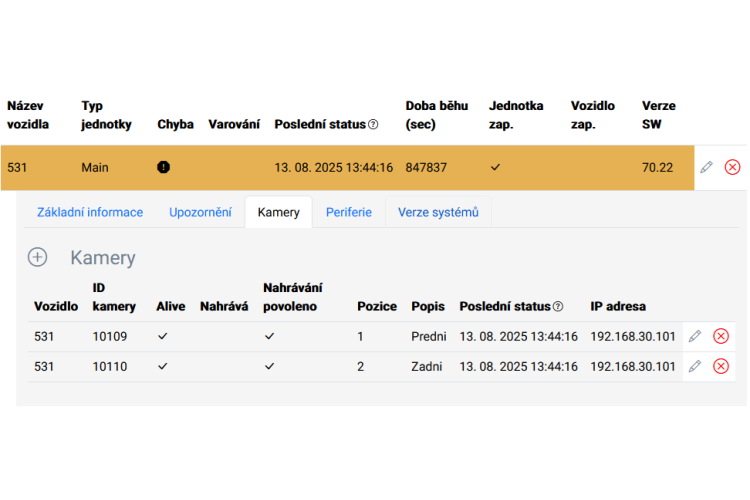

1. 1. Přehledové -  tj.  kolik kamer je ve vozidle připojeno a v jakém jsou stavu. Systém umožňuje přidat uživateli poznámku ke kameře (popis).  Okno „Připojených kamer k jednotce“
   2. Stav kamery – stav kamery lze zobrazit detailněji (zjistit stav) a provést dálkové konfigurace či spustit videostream.

• Stav kamery

Stav kamery je zobrazen v následujícím okně.

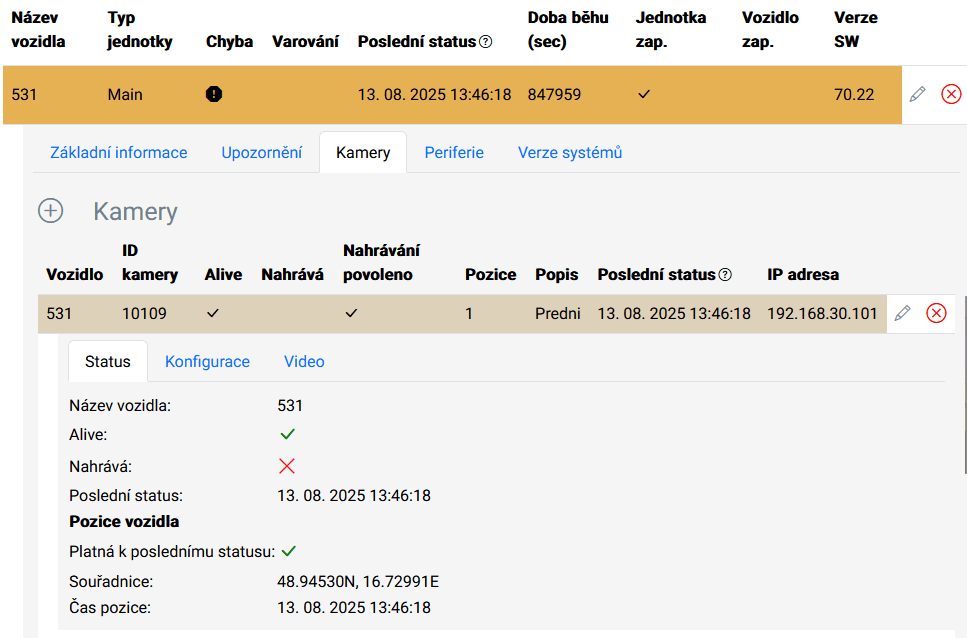

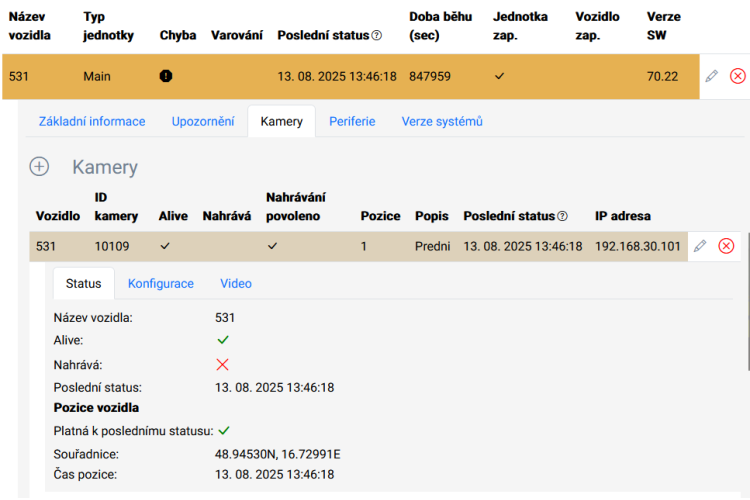

Okna "Stav kamery".

1. Konfigurace kamery

Nastavení kamery – nastavuje se typ připojené kamery a parametry potřebné pro komunikaci mezi jednotkou a kamerou. Nastavení je poté automaticky přeneseno do jednotky.

Okno lze upravit dle typu kamery a požadovaných funkcí.

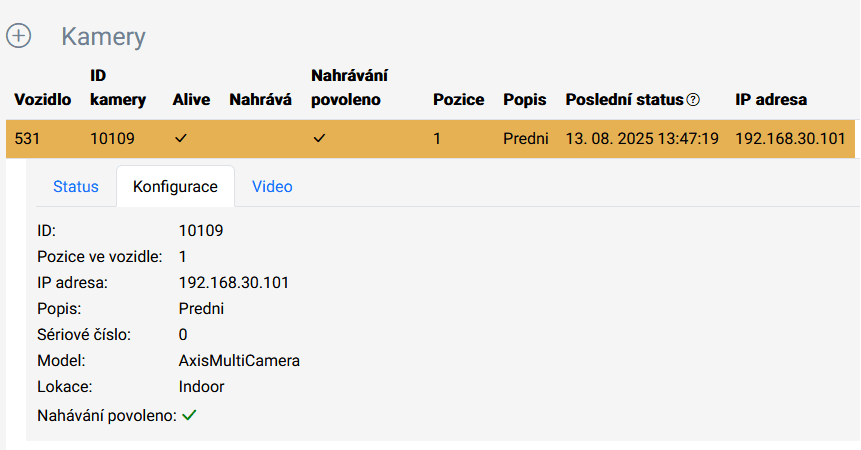

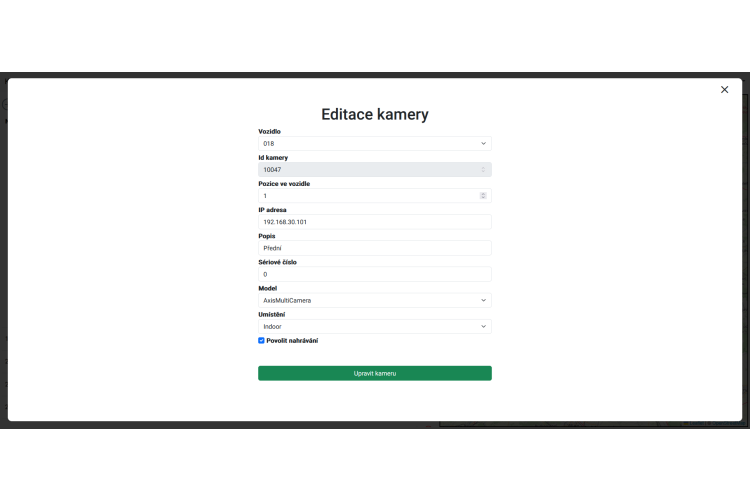

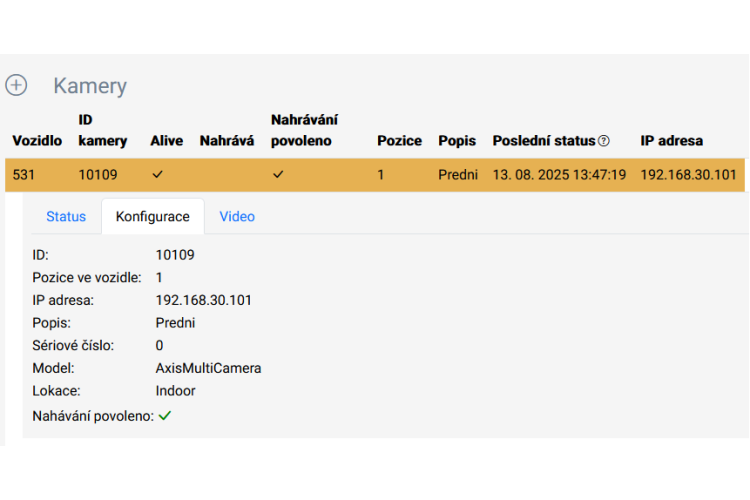

Konfigurace kamery.

On-line zobrazení videostreamů

V rámci tohoto okna je možné získat on-line náhled na záběry z kamery, pokud to dovoluje typ připojení systému na server (na následujícím obrázku není k dispozici z důvodu omezení přenosu přes VPN).

Přenos videa lze zapnout, vypnout, …..

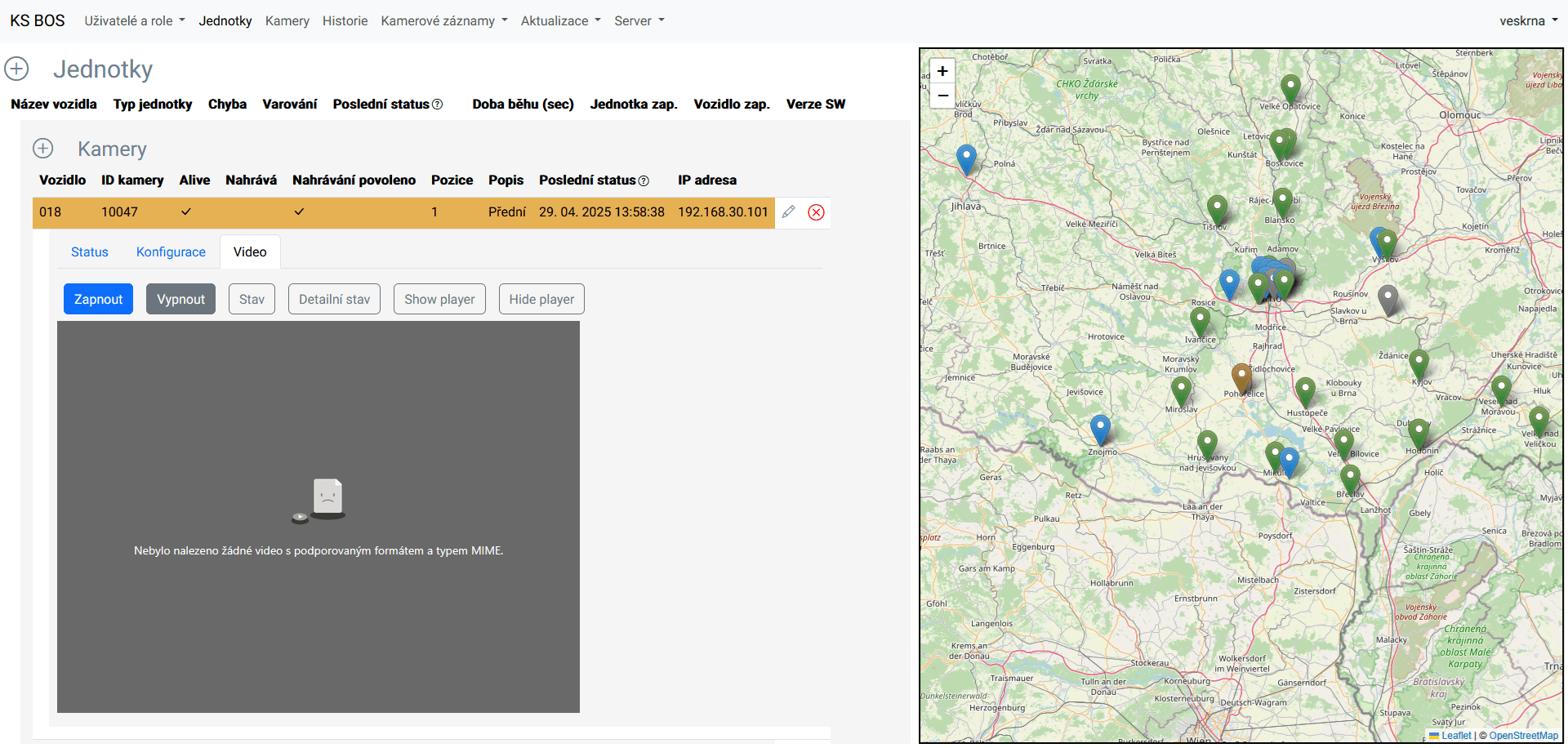

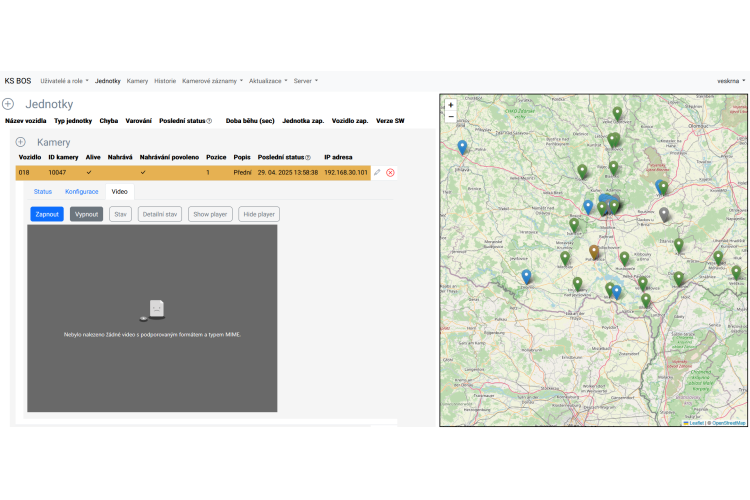

Ukázka možného zobrazení on-line videa z vozidla ze zvolené kamery.

Kvalita zobrazení se liší dle typu kamery, rychlosti snímkování a definovaného rozlišení.

Ukázka zobrazení z čelní kamery za jízdy při standardním rozlišení.

Stahování kamerových záznamů

V rámci stahování se provádí:

•    zobrazení obrazů vybrané kamery – prohlížení incidentů,

•    přehled vyčtených kamerových záznamů,

•    zobrazení vozidel s kamerami na mapě.

Historie nahrávání

Historie nahrávání – Pro zadané vozidlo a časový interval se zobrazí seznam dostupných záznamů – na mapě (je vykreslen i průběh jízdy vozidla nad mapou) i v tabulce. Zadaný časový interval lze vybrat z kontextového menu a pouze pro oblast jízdy, ze které je třeba záznam stáhnout. Tím vznikne vytvoření požadavku na stažení kamerového záznamu z vozidlové jednotky na server.

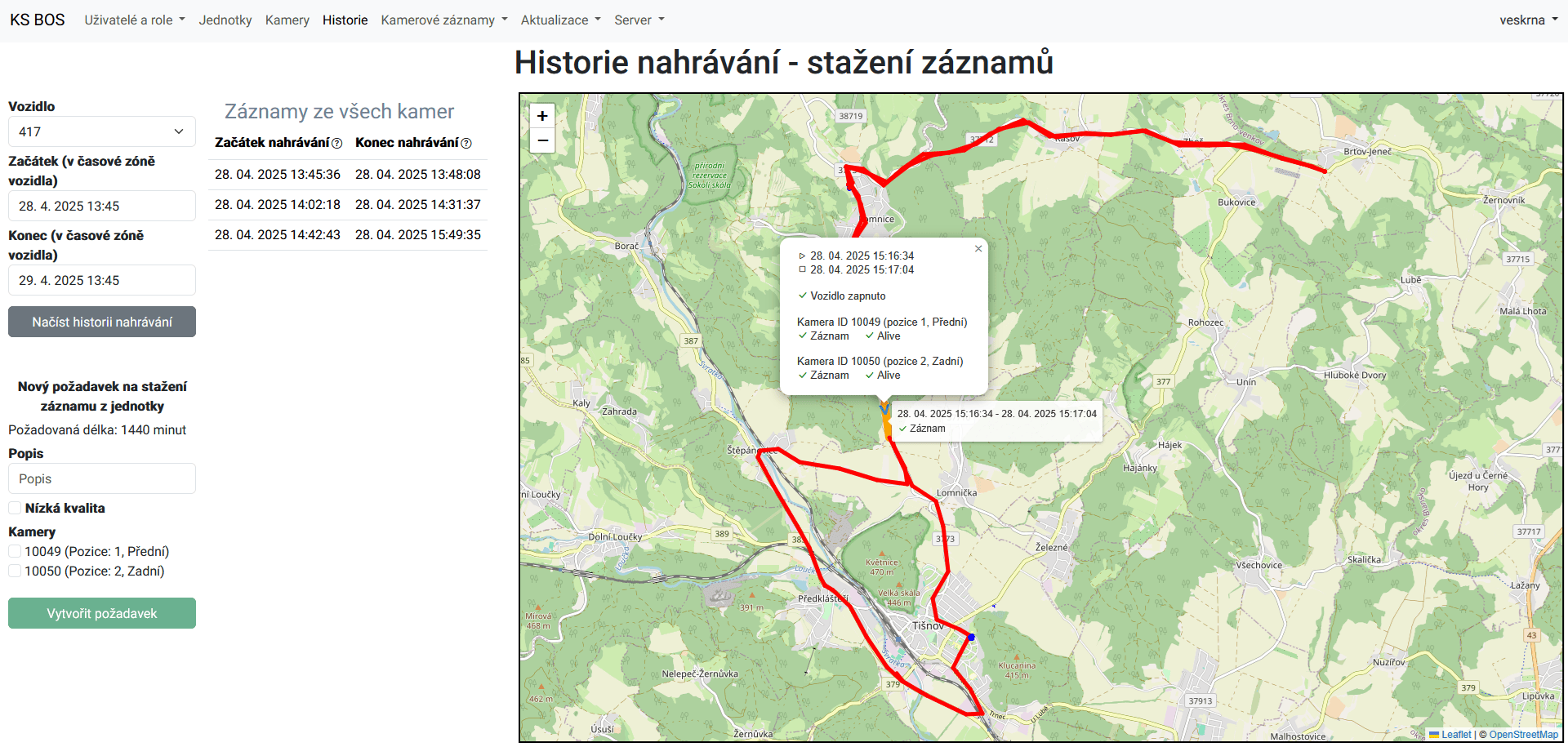

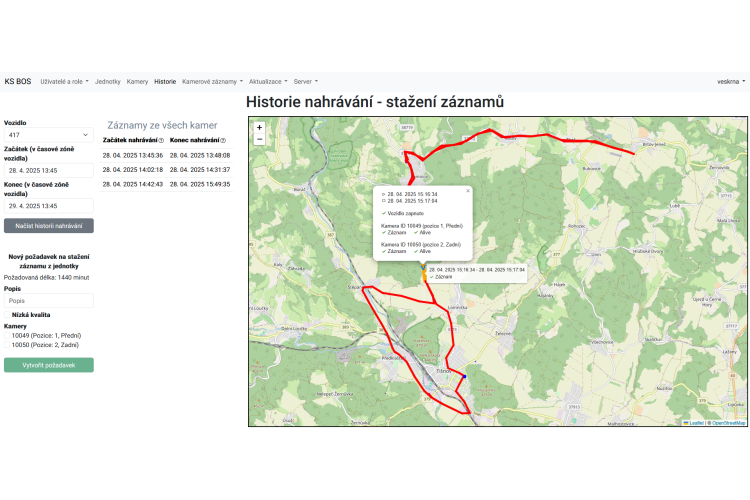

Ukázka „Okna pro zvolení intervalu stáhnutí záznamů z vozidla“.

Seznam požadavků na stažení záznamů

Okno zobrazuje stav stahování, případné chyby a dostupných záznamů. Záznamy jsou po celou dobu přenosu šifrované. Dešifrování probíhá až při stažení do počítače autorizovaného uživatele.

Archiv s uloženým videem je zakódován proti neoprávněnému přístupu s úrovní kódování symetrická bloková šifra AES (Advanced Encryption Standard – typ AES-128 v režimu CBC (Cipher Block Chaining) s doplňováním bloků podle standardu PKCS#7) nebo ekvivalentní (lze po dohodě upravit).

Přístup k možnosti kopírování a zhlédnutí videa je chráněn heslem.

Záznam může být exportován s šifrovanou ochranou a přehráním pomocí speciálního prohlížeče, nebo může být exportován bez šifrování např. orgánům činným v trestním řízení, orgánům státní správy, jiným oprávněným žadatelům, účastníkům řízení apod. V rámci vyčtení záznamů (zobrazení incidentu)je umožněn převod záznamu do formátu *.avi, *.mp4.  Toto je nastaveno dle dohody s uživatelem systému.

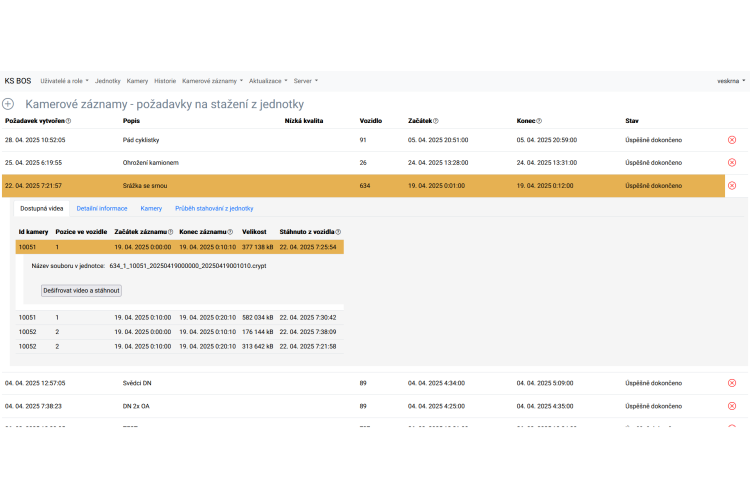

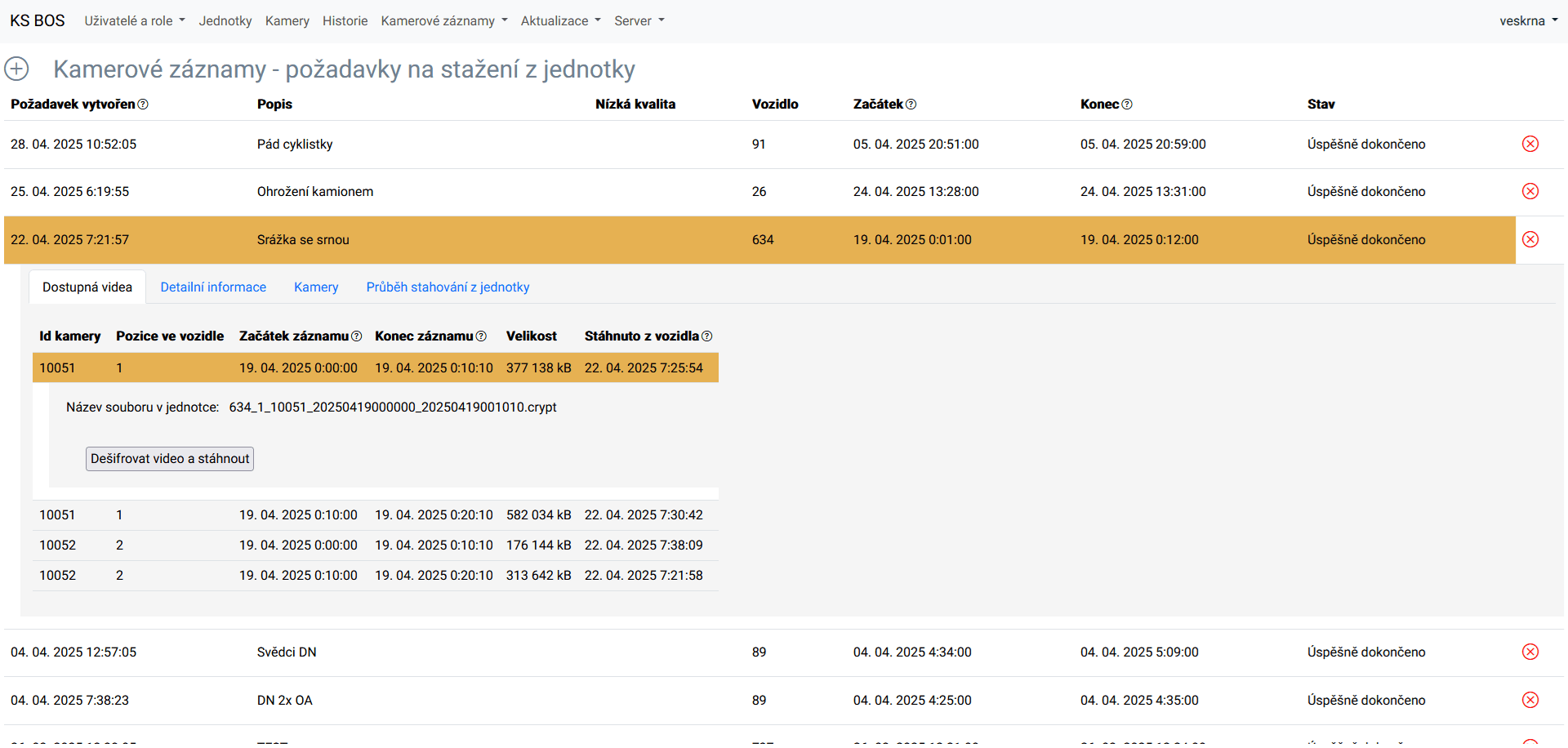

Ukázka okna "Požadavky na stažení souborů z jednotky".

Hromadné aktualizace jednotek

Jednotlivé prvky systému ve vozidle lze vzdáleně aktualizovat. Záleží na uživateli, které prvky do aktualizace zařadí.

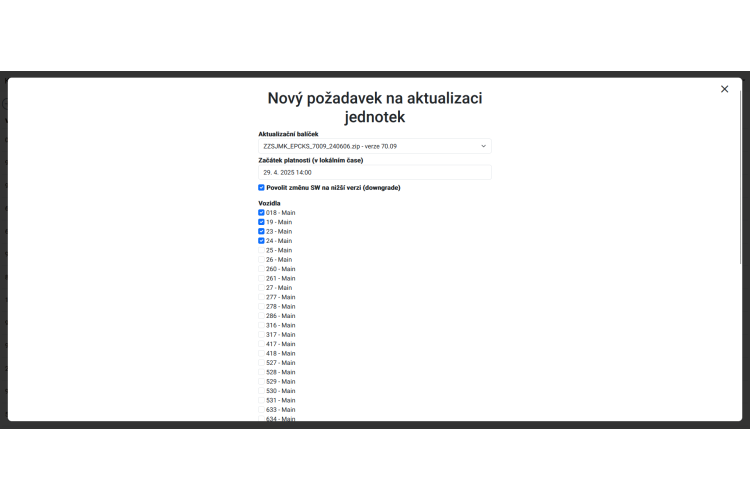

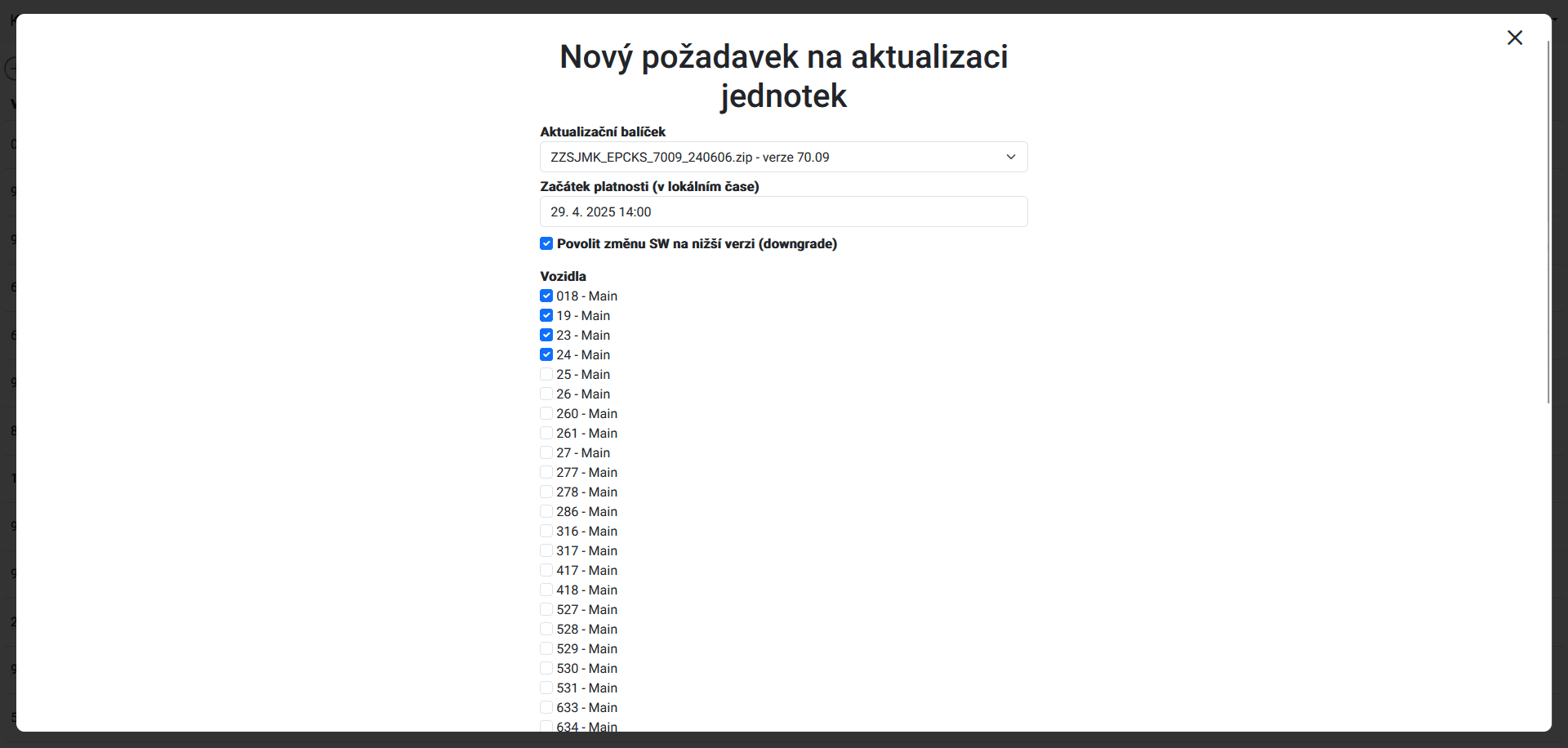

Ukázka okna „Hromadné aktualizace firmware jednotek“.

E-mailové reporty chyb

KS BOS umožňuje zasílání hlášení o chybách a varováních na vybrané adresy. E-mailový report chyb je v pravidelných intervalech zasílán seznam všech chyb a varování, které jednotky zaslaly od posledního reportu.

Jejich seznam je konfigurovatelný a předpokládá se jeho kontrola odpovědným pracovníkem z důvodu, že např. vozidlo je dlouhodobě odstaveno a tato událost není v serveru známa, nebo neočekávaný restart způsobený krátkodobým odpojením jednotky ve vozidle při jeho údržbě, apod. Některá hlášení jsou zasílána z preventivních důvodů.

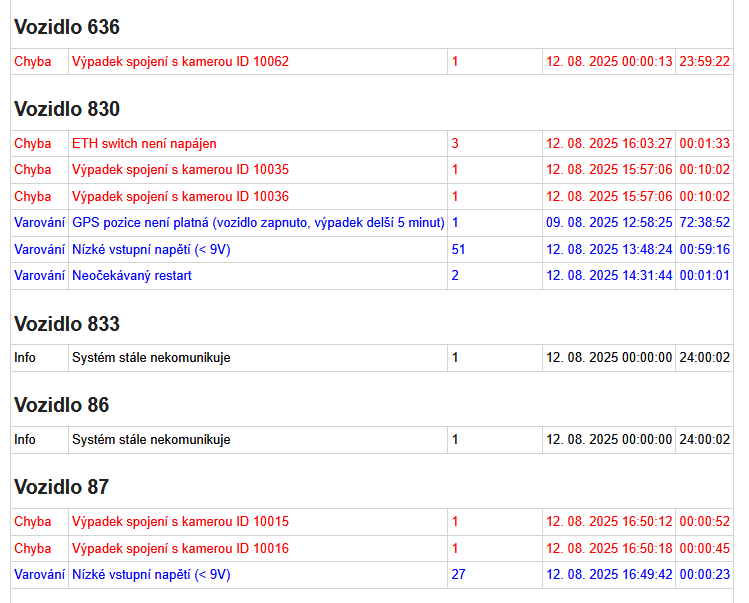

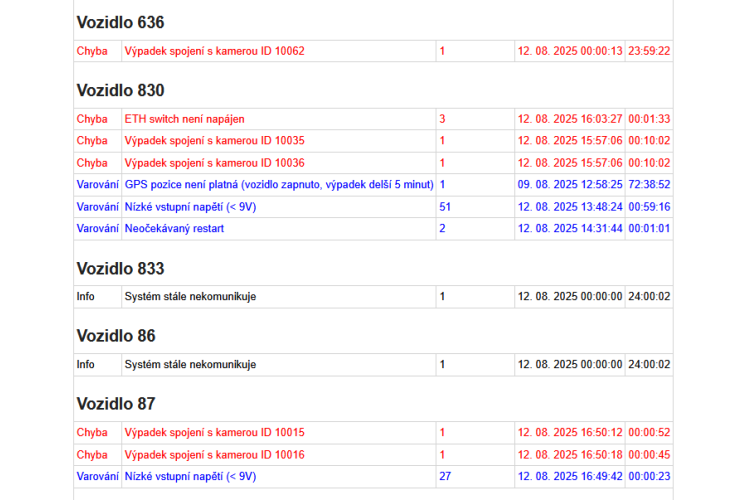

Ukázka výpisu e-mailových hlášení.

API rozhraní a komunikační protokol

Tyto dokumenty jsou pouze na vyžádání pod NDA a pro uživatele systému.
