LCD terminál řidiče EPT 4.08

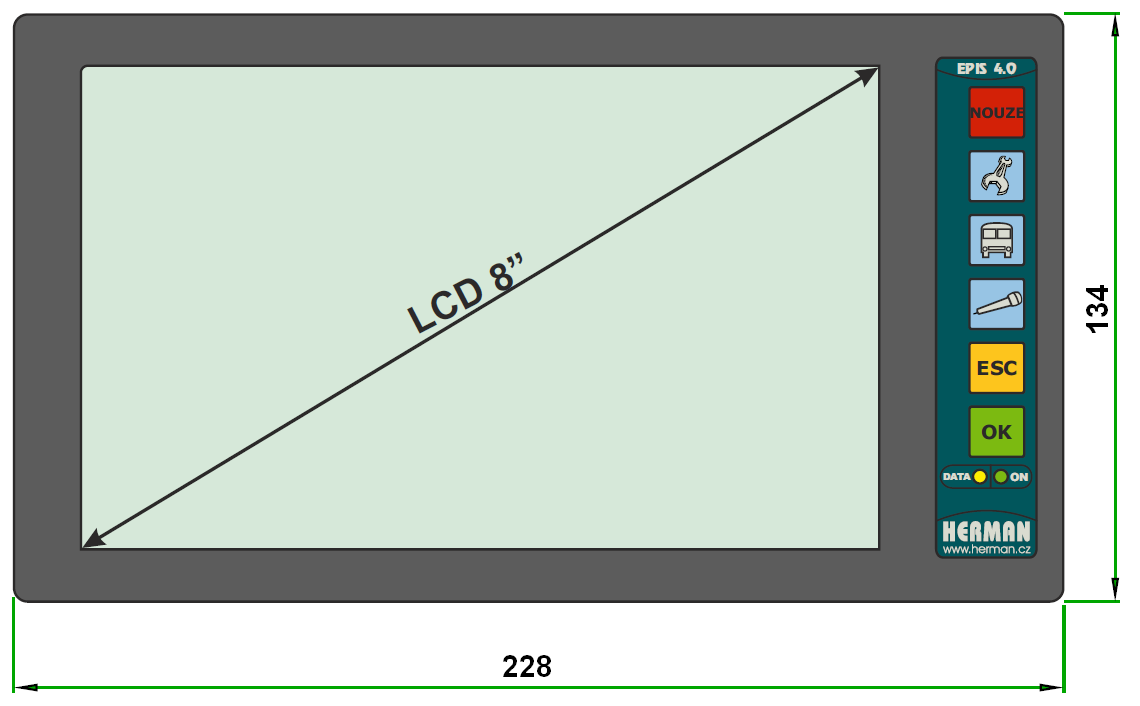

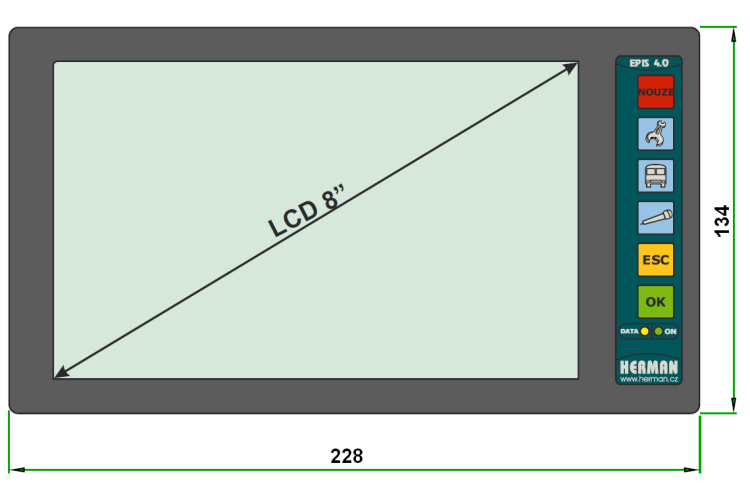

EPT 4.08 je 8″ barevný TFT LCD monitor (technologie IPS) pro průmyslové použití s prodlouženou životností a s dotykovým ovládáním pomocí 5-vodičové odporové dotykové plochy (tvrdost H3). Velikost terminálu 8″ je vhodná pro MHD vozidla, protože nezabírá mnoho místa (lze ve vozidle snadno nalézt vhodné místo k instalaci) a přitom zobrazované texty jsou velmi dobré čitelné. Má „jednokabelové“ připojení pomocí konektoru HDMI shodným s ostatními typy (EPT 4.07 a EPT 4.08B).

Základní vlastnosti dotykového LCD terminálu EPT 4.08B

• LCD panel 8” s dotykovou obrazovkou a s LCD s prodlouženou životností 70 ooo hodin dle katalogového listu výrobce displeje
• Dalších 6 podsvícených kláves po straně displeje
• Řízení přes rozhraní RS 485
• Jedno napájení +12V z palubního počítače
• Jen jeden propojovací HDMI kabel pro video, řídicí a napájecí vodič.
• Funkce pípnutí
• Malá spotřeba (do 13W)

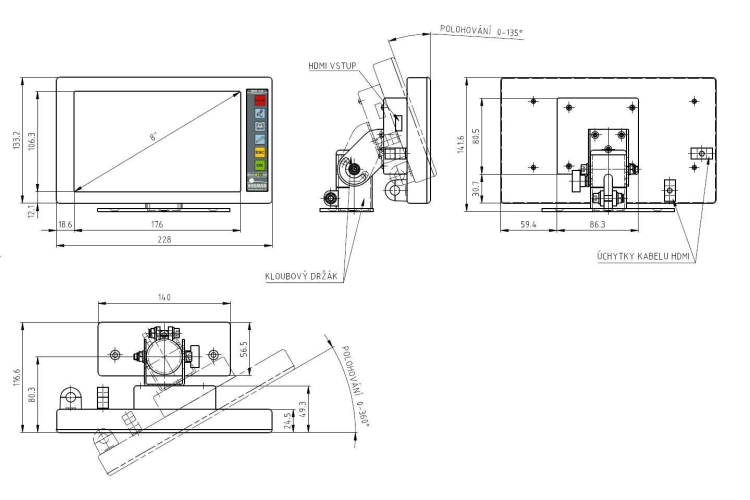

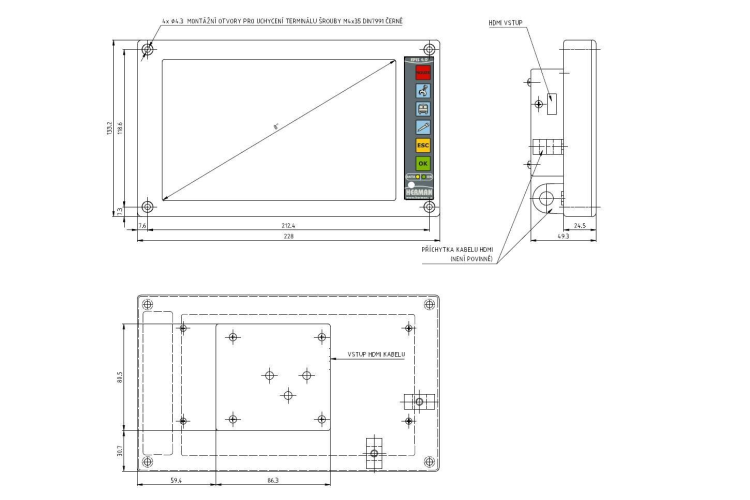

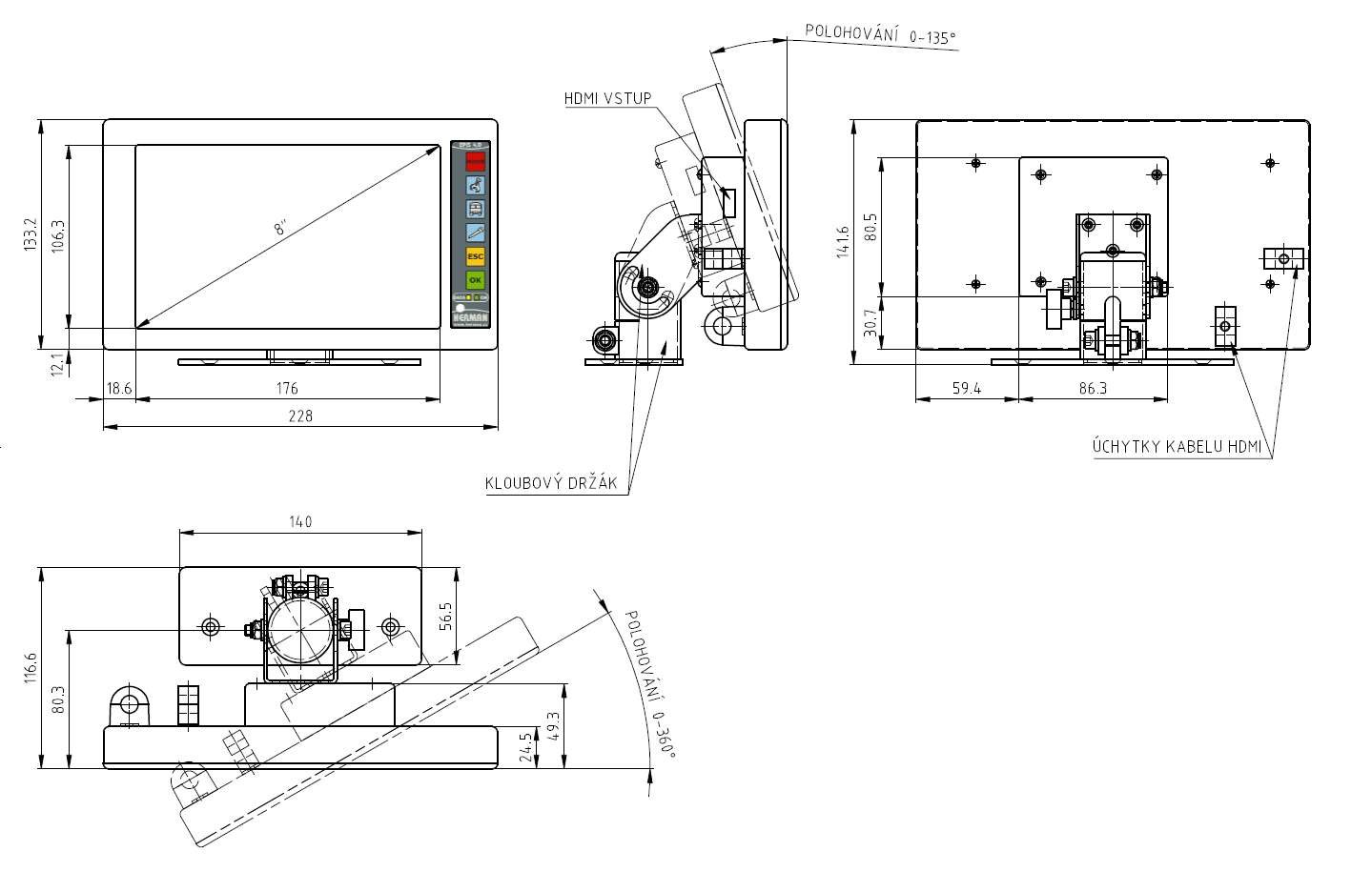

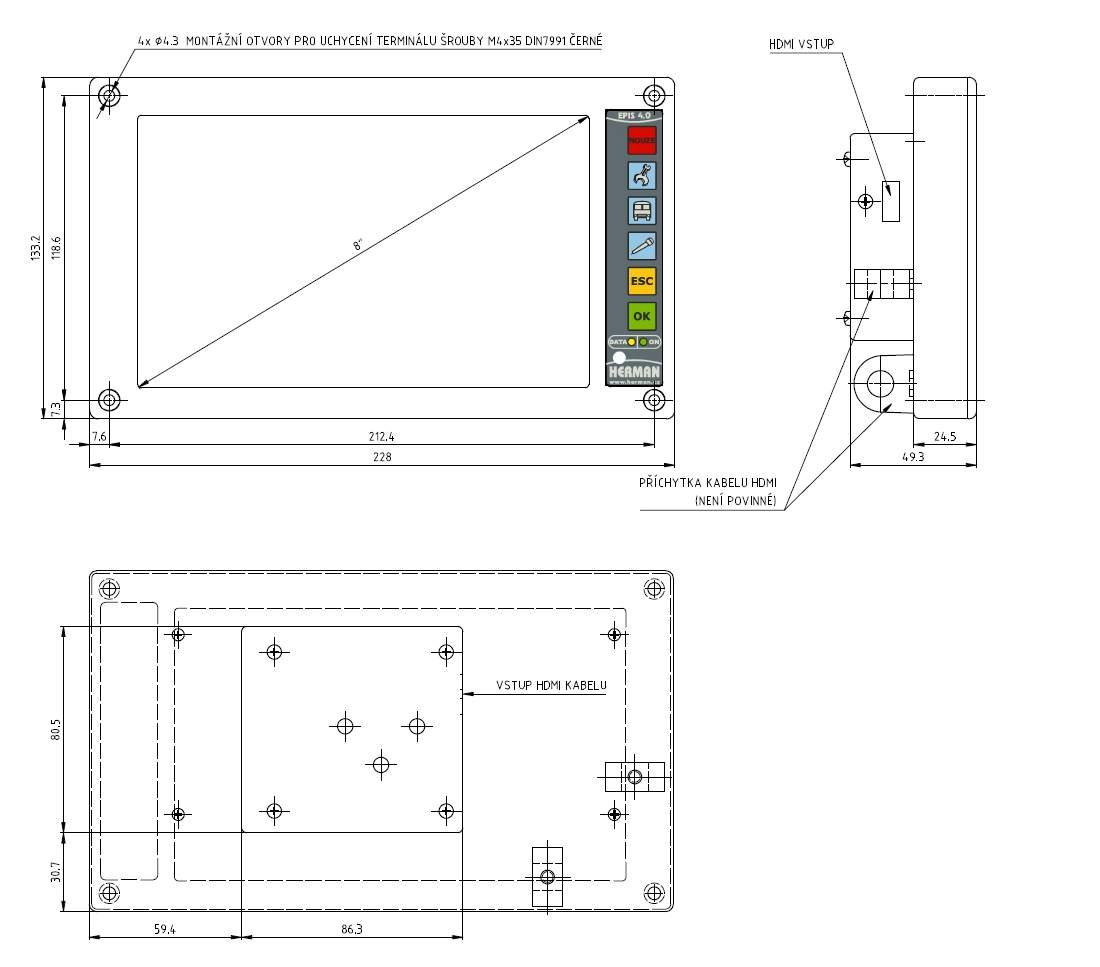

• Jednoduchá montáž do vozidla

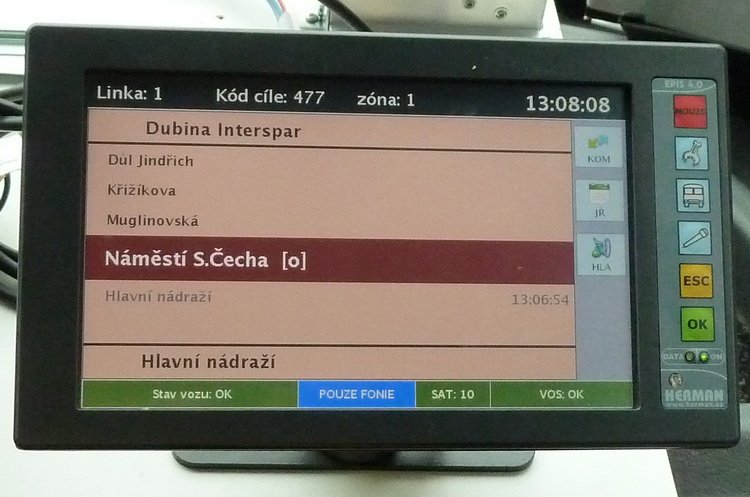

Podsvícení LCD displeje a membránové klávesnice je řízeno z palubního počítače nebo mohou být nastaveny automaticky na základě okolního svitu. Na panelu se nachází několik funkčních tlačítek: alarm, služba, jízdní řád, zvuk, storno a OK (je možno je přizpůsobit požadavkům zákazníka).

Pomocná klávesnice má dvě speciální tlačítka aktivované pomocí „dvojkliku“:

• HW reset PC  - tento reset vyvolá shodnou reakci jako „reset PC“ a je nezávislý na komunikačním protokolu EPT a EPC.
• kalibraci dotykové plochy (vhodný pouze pro EPT 4.07).

V pravé dolní části panelu jsou dvě indikační LED diody pro stav napájení a datové komunikace. Panel má vnitřní čidlo teploty a umožňuje dálkové přehrání firmwaru pomocí palubního počítače.

Terminál EPT 4.08B je záměnný i s ostatními terminály (EPT 4.07 a EPT 4.08B) a používá základní komunikační protokol s jednotkami EPC.
