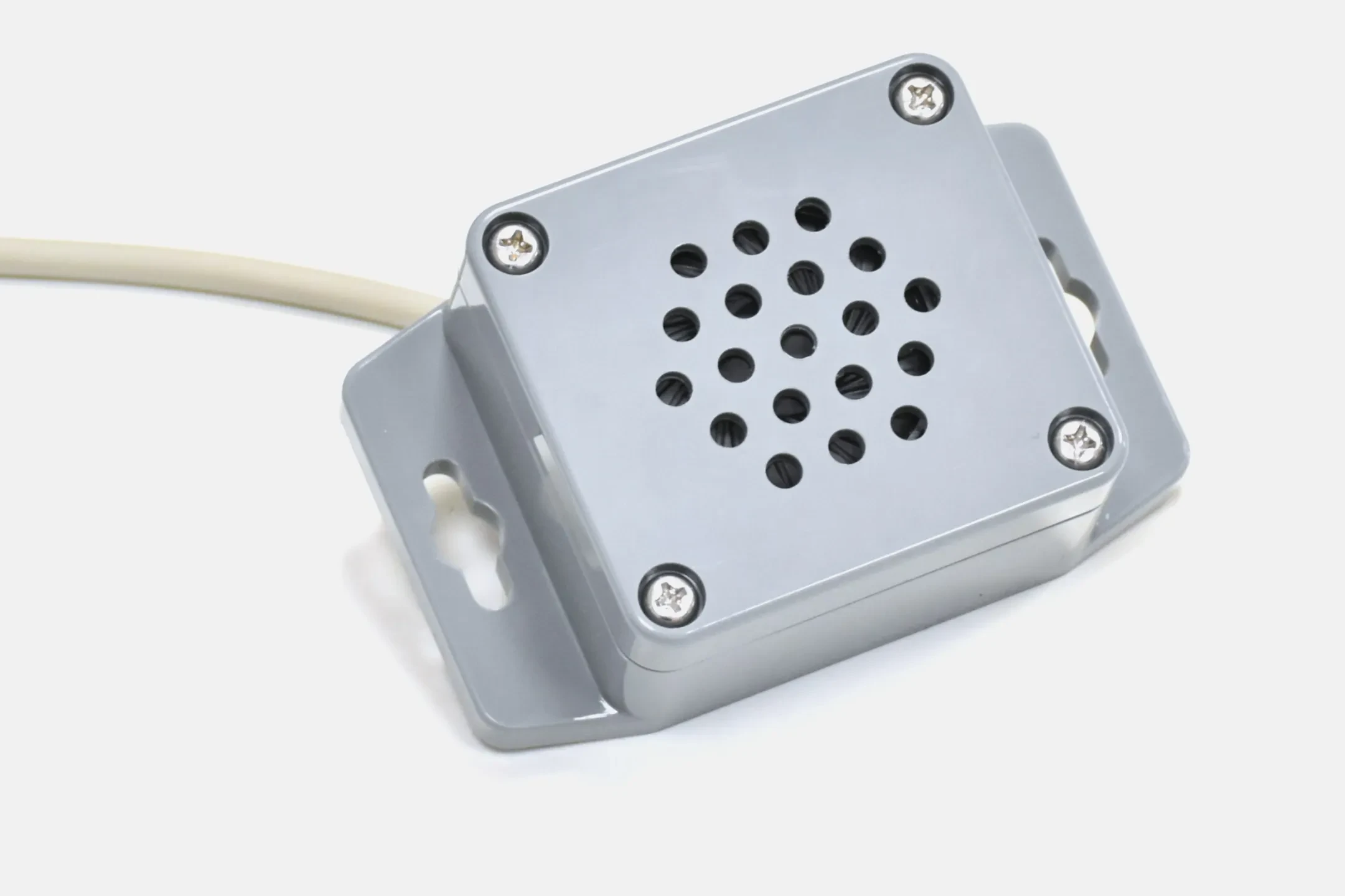

Zvukové návěstidlo pro nevidomé ZNN-01d – akustická signalizace pro chodce
Zvukové návěstidlo pro nevidomé ZNN-01d (slepecké klepátko) zajišťuje akustickou signalizaci pro nevidomé a slabozraké chodce na přechodech se světelnou signalizací. Napodobuje zvuk mechanického klepátka a navěstí signál „Stůj" (2 zvuky za sekundu) i „Volno" (8 zvuků za sekundu) podle svitu chodeckého návěstidla. Připojuje se přímo na řadič křižovatky, spouštět je lze i povelem ze slepecké vysílačky VPN. Dodává se ve verzích 26–55 V AC, 230 V AC a 24 V DC, krytí IP65, reproduktor IP67
Kontaktujte nás
Zvukové návěstidlo pro nevidomé ZNN, označované také jako slepecké zvukové návěstidlo nebo klepátko, zajišťuje akustickou signalizaci pro nevidomé a slabozraké chodce na přechodech řízených světelným signalizačním zařízením (SSZ). Vyrábí se ve třech provedeních podle napájecího napětí:
- ZNN-LV pro 26–55 V AC,
- ZNN-HV pro 230 V AC,
- ZNN-FV pro 24 V DC.
Nevidomým a slabozrakým spoluobčanům návěstidlo akusticky navěstí signál „Volno“ a „Stůj“ na semaforu pro chodce podle svitu signálního světla: pomalé klepání s frekvencí 2 zvuky za sekundu odpovídá červenému signálu, rychlé klepání 8 zvuků za sekundu signálu zelenému. Nevidomý chodec tak získá jednoznačnou a nezaměnitelnou informaci o tom, kdy může bezpečně vstoupit do vozovky.
Funkce návěstidla
- Akustická signalizace pro nevidomé podle stavu světelné signalizace pro chodce:
- Stůj – 2× zvuk / sekunda (červená),
- Volno – 8× zvuk / sekunda (zelená).
- Napodobení zvuku mechanického klepátka.
- Možnost definice vlastního zvuku.
- Připojení na světelnou signalizaci pro chodce.
- Ochrana proti přepětí a chybné polaritě.
Provedení
- 72451.ZNN-LV_01 – zvukové návěstidlo pro nevidomé, nízké napětí 26–55 V AC, bez mikrofonu
- 72451.ZNN-LV_01_H1/2 – totéž ve variantě s poloviční hlasitostí
- 72452.ZNN-HV_01 – zvukové návěstidlo pro nevidomé, 230 V AC, bez mikrofonu
- 72453.ZNN-FV_01 – zvukové návěstidlo pro nevidomé, 24 V DC, bez mikrofonu
Použití a související předpisy
Akustická návěstidla pro nevidomé a slabozraké chodce se osazují na přechodech pro chodce vybavených světelnou signalizací. Plně vyhovují ČSN 36 5601-1 pro použití v dopravních systémech a jsou určena pro přechody pro chodce a světelně řízené křižovatky a vyhlášce č. 294/2015 Sb. pro pravidla provozu na pozemních komunikacích.
